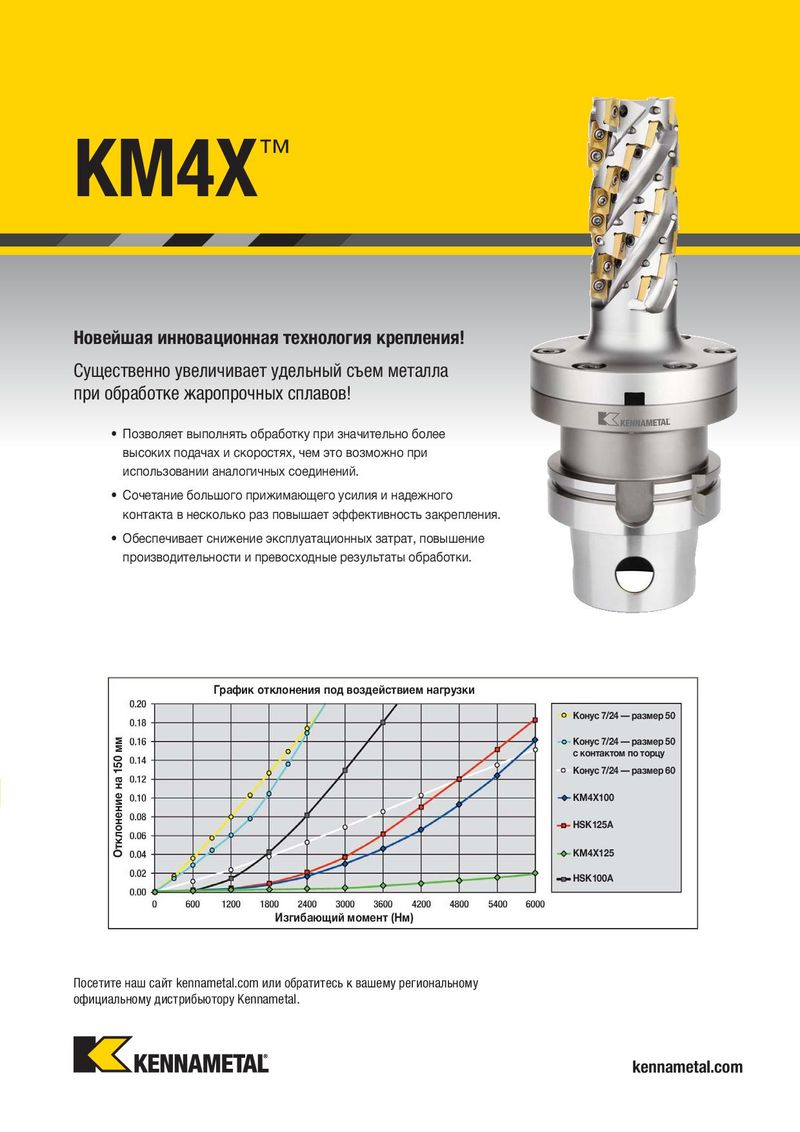

KSSR™ 84° Режущие пластины • KSSR • SNXF 1204... P M  лучший выбор       K KM4X ™  альтернативный выбор N S XNXF-DW H XNXF-DW  XNXF-LDW KC514M KC524M KCPK30 KY3500 KCK15 KCK20 число номер режущих по каталогу D S L10 BS R hm кромок XNXF1204ZNENLDW 12,70 4,42 12,70 9,50 1,6 0,06 2 – –  – – – ПРИМЕЧАНИЕ. Пластина имеет одну левостороннюю и одну правостороннюю режущие кромки. Новейшая инновационная технология крепления! Существенно увеличивает удельный съем металла при обработке жаропрочных сплавов! XNXF-NW XNXF-NW • Позволяет выполнять обработку при значительно более  XNXF-ENW высоких подачах и скоростях, чем это возможно при использовании аналогичных соединений. KC514M KC524M KCPK30 • Сочетание большого прижимающего усилия и надежного KY3500 KCK15 KCK20 число номер режущих контакта в несколько раз повышает эффективность закрепления. по каталогу D S L10 BS R hm кромок XNXF1204ZNENW 12,70 4,76 12,70 9,50 1,2 0,20 2 – – – – –  • Обеспечивает снижение эксплуатационных затрат, повышение производительности и превосходные результаты обработки. Рекомендуемые начальные подачи • Угол в плане 84°  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Торцевое фрезерование Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия График отклонения под воздействием нагрузки пластины 5% 10% 20% 30% 40–100% пластины .E..LD 0,18 0,46 0,82 0,13 0,33 0,59 0,10 0,25 0,44 0,09 0,22 0,39 0,08 0,20 0,35 .E..LD Конус 7/24 — размер 50 .S..GP 0,20 0,50 0,90 0,14 0,36 0,65 0,11 0,27 0,48 0,09 0,24 0,42 0,09 0,22 0,39 .S..GP Отклонение на 150 мм Конус 7/24 — размер 50 .S..HE 0,18 0,51 0,95 0,13 0,37 0,69 0,10 0,28 0,51 0,09 0,24 0,45 0,08 0,22 0,41 .S..HE с контактом по торцу .A..SN 0,24 0,59 0,95 0,17 0,43 0,69 0,13 0,32 0,51 0,11 0,28 0,45 0,10 0,26 0,41 .A..SN Конус 7/24 — размер 60 ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. KM4X100 HSK125A KM4X125 HSK100A Изгибающий момент (Нм) Посетите наш сайт kennametal.com или обратитесь к вашему региональному официальному дистрибьютору Kennametal. S106 kennametal.com kennametal.com
