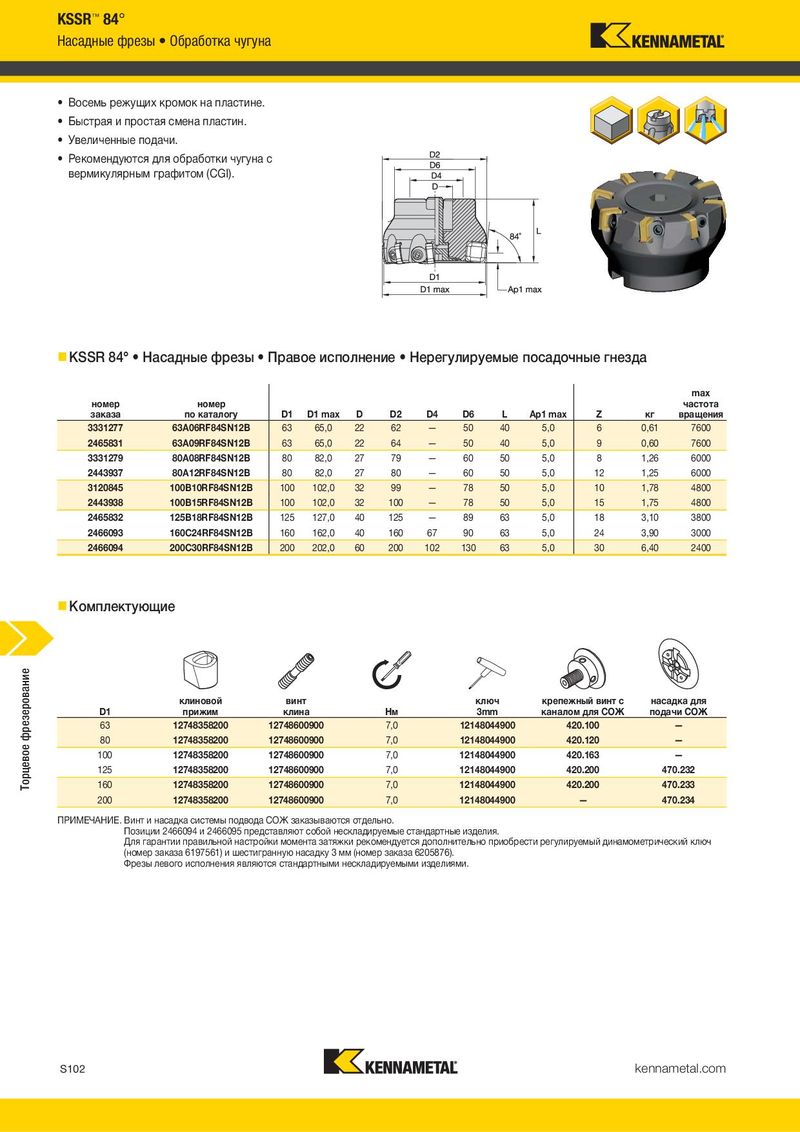

KSSR™ 84° KSSR™ 84° Насадные фрезы • Обработка чугуна Насадные фрезы с регулируемым посадочным гнездом • Обработка чугуна • Восемь режущих кромок на пластине. • Большие подачи. • Быстрая и простая смена пластин. • Высокое качество обработанной поверхности дна. • Увеличенные подачи. • Восемь режущих кромок на пластине. • Рекомендуются для обработки чугуна с вермикулярным графитом (CGI).  KSSR 84° • Насадные фрезы • Правое исполнение • Нерегулируемые посадочные гнезда  KSSR 84° • Насадные фрезы • Регулируемые посадочные гнезда • Правое исполнение max max номер номер частота номер номер частота заказа по каталогу D1 D1 max D D2 D4 D6 L Ap1 max Z Z ADJ кг вращения заказа по каталогу D1 D1 max D D2 D4 D6 L Ap1 max Z кг вращения 4004750 63A09RF84SN12B1W 63 65,1 22 62 — 50 40 5,0 9 1 0,67 7600 3331277 63A06RF84SN12B 63 65,0 22 62 — 50 40 5,0 6 0,61 7600 4004751 80A12RF84SN12B2W 80 82,1 27 79 — 60 50 5,0 12 2 1,33 6000 2465831 63A09RF84SN12B 63 65,0 22 64 — 50 40 5,0 9 0,60 7600 4004752 100B15RF84SN12B3W 100 102,1 32 99 — 78 50 5,0 15 3 1,85 4800 3331279 80A08RF84SN12B 80 82,0 27 79 — 60 50 5,0 8 1,26 6000 4004793 125B18RF84SN12B3W 125 127,1 40 123 — 89 63 5,0 18 3 3,20 3800 2443937 80A12RF84SN12B 80 82,0 27 80 — 60 50 5,0 12 1,25 6000 4004794 160C24RF84SN12B3W 160 162,1 40 158 67 90 63 5,0 24 3 4,14 3000 3120845 100B10RF84SN12B 100 102,0 32 99 — 78 50 5,0 10 1,78 4800 2443938 100B15RF84SN12B 100 102,0 32 100 — 78 50 5,0 15 1,75 4800 2465832 125B18RF84SN12B 125 127,0 40 125 — 89 63 5,0 18 3,10 3800 2466093 160C24RF84SN12B 160 162,0 40 160 67 90 63 5,0 24 3,90 3000  Комплектующие 2466094 200C30RF84SN12B 200 202,0 60 200 102 130 63 5,0 30 6,40 2400  Комплектующие клиновой винт крепежный винт с насадка для D1 прижим клина Нм ключ каналом для СОЖ подачи СОЖ 63 12748358200 12748600900 7,0 12148044900 420.100 — 80 12748358200 12748600900 7,0 12148044900 420.120 — Торцевое фрезерование Торцевое фрезерование 100 12748358200 12748600900 7,0 12148044900 420.163 — 125 12748358200 12748600900 7,0 12148044900 420.200 470.232 клиновой винт ключ крепежный винт с насадка для 160 12748358200 12748600900 7,0 12148044900 420.200 470.233 D1 прижим клина Нм 3mm каналом для СОЖ подачи СОЖ 63 12748358200 12748600900 7,0 12148044900 420.100 — ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки используйте регулируемый динамометрический ключ (номер для заказа 6197561) и 80 12748358200 12748600900 7,0 12148044900 420.120 — шестигранный наконечник 3 мм (номер для заказа 6205876) 100 12748358200 12748600900 7,0 12148044900 420.163 — Фрезы левого исполнения являются стандартными нескладируемыми изделиями. 125 12748358200 12748600900 7,0 12148044900 420.200 470.232 160 12748358200 12748600900 7,0 12148044900 420.200 470.233 200 12748358200 12748600900 7,0 12148044900 — 470.234 ПРИМЕЧАНИЕ. Винт и насадка системы подвода СОЖ заказываются отдельно. Позиции 2466094 и 2466095 представляют собой нескладируемые стандартные изделия. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и шестигранную насадку 3 мм (номер заказа 6205876). Фрезы левого исполнения являются стандартными нескладируемыми изделиями. S102 kennametal.com kennametal.com S103
