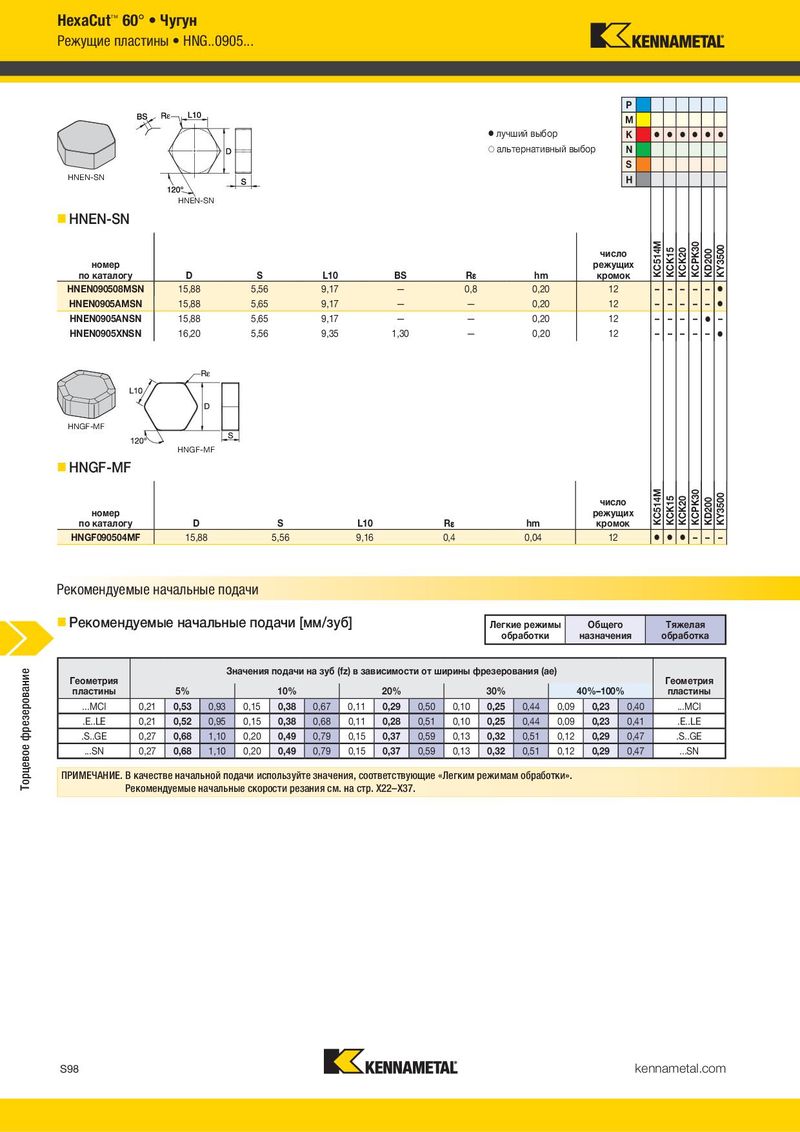

HexaCut™ 60° • Чугун Торцевые фрезы Режущие пластины • HNG..0905... Последовательность установки пластин P M Последовательность установки пластин  лучший выбор K       Данный порядок действий следует применять для всех фрез с углом в плане 60° для черновой/чистовой обработки. При этом рекомендуется  альтернативный выбор N использовать немаркированный кар тридж для черновой обработки, картридж для чистовой обработки (с маркировкой •) и картридж с выправленной кромкой (с маркировкой ). Эти действия следует выполнять и при комплектации фрез пластинами для чистовой обработки. S HNEN-SN H HNEN-SN  HNEN-SN 1 Очистите все посадочные гнезда. KC514M KCPK30 KY3500 KCK15 KCK20 KD200 число номер режущих по каталогу D S L10 BS R hm кромок HNEN090508MSN 15,88 5,56 9,17 — 0,8 0,20 12 – – – – –  HNEN0905AMSN HNEN0905ANSN HNEN0905XNSN 15,88 15,88 16,20 5,65 5,65 5,56 9,17 9,17 9,35 — — 1,30 — — — 0,20 0,20 0,20 12 12 12 – – – – – – – – – – –  –  – – –  2 Установите все клинья и картриджи. Затяните винт клинового зажима картриджа с моментом 3 Нм. 3 Установите все пластины, проверьте правильность их размещения в посадочных гнездах и затяните винты клинового зажима пластин с моментом 3 Нм. HNGF-MF 4 Затяните винт клина до 7 Нм для всех пластин в нерегулируемых HNGF-MF посадочных гнездах.  HNGF-MF KC514M KCPK30 KY3500 5 KCK15 KCK20 KD200 число Ослабьте винт клинового зажима пластины и винт клинового номер режущих по каталогу D S L10 R hm кромок зажима картриджа. HNGF090504MF 15,88 5,56 9,16 0,4 0,04 12    – – – 6 Вдавите пластину в посадочное гнездо картриджа и отрегулируйте картридж таким образом, чтобы он находился на 0,20–0,30 мм Рекомендуемые начальные подачи ниже пластин в нерегулируемых посадочных гнездах.  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая 7 обработки назначения обработка Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 3 Нм. Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Торцевое фрезерование Геометрия Геометрия пластины 5% 10% 20% 30% 40%–100% пластины 8 ...MCI 0,21 0,53 0,93 0,15 0,38 0,67 0,11 0,29 0,50 0,10 0,25 0,44 0,09 0,23 0,40 ...MCI Отрегулируйте осевое положение пластины таким образом, чтобы она .E..LE 0,21 0,52 0,95 0,15 0,38 0,68 0,11 0,28 0,51 0,10 0,25 0,44 0,09 0,23 0,41 .E..LE находилась на 0,03–0,04 мм выше пластин в нерегулируемых гнездах. .S..GE 0,27 0,68 1,10 0,20 0,49 0,79 0,15 0,37 0,59 0,13 0,32 0,51 0,12 0,29 0,47 .S..GE ...SN 0,27 0,68 1,10 0,20 0,49 0,79 0,15 0,37 0,59 0,13 0,32 0,51 0,12 0,29 0,47 ...SN ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. 9 Ослабьте винты клинового зажима пластины и затем повторно затяните с моментом 3 Нм. 10 Выполните окончательную осевую регулировку, зафиксировав положение пластины на 0,04–0,05 мм выше самой высокой пластины в нерегулируемом посадочном гнезде. 11 Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 7 Нм. 12 Выполните заключительную проверку осевого биения и позиционирования. S98 kennametal.com kennametal.com S99
