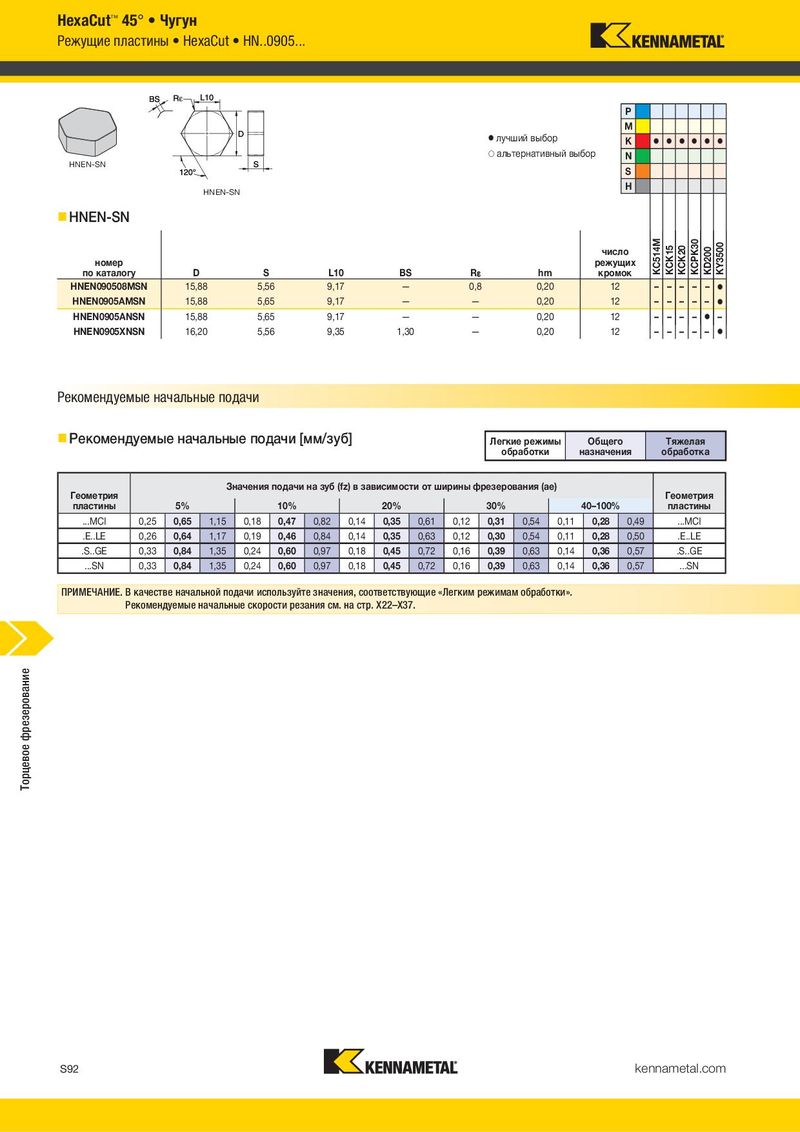

HexaCut™ 45° • Чугун Торцевые фрезы Режущие пластины • HexaCut • HN..0905... Серия HexaCut™ P  Инструкции по регулировке M  лучший выбор       K Перед первым использованием  альтернативный выбор N • Фрезу необходимо тщательно очистить от антикоррозионных материалов, пыли и т.д. HNEN-SN S • Фрезу следует очищать только после разборки всех компонентов. H • Медную смазку следует наносить только на винты прижимного или регулировочного клина; металлические HNEN-SN поверхности всех остальных компонентов должны оставаться чистыми.  HNEN-SN • Для затягивания двухзаходных винтов рекомендуется использовать ключ с ограничением по крутящему моменту. • При установке сменных пластин на фрезу проверьте правильность их размещения в чистом посадочном гнезде и KC514M KCPK30 обеспечьте удержание в процессе закрепления. KY3500 KCK15 KCK20 KD200 число номер режущих по каталогу D S L10 BS R hm кромок HNEN090508MSN 15,88 5,56 9,17 — 0,8 0,20 12 – – – – –  HNEN0905AMSN 15,88 5,65 9,17 — — 0,20 12 – – – – –  HNEN0905ANSN 15,88 5,65 9,17 — — 0,20 12 – – – –  – HNEN0905XNSN 16,20 5,56 9,35 1,30 — 0,20 12 – – – – –  Для фрез с углом в плане 45° для черновой обработки без упора • Двухзаходные винты на прижимных клиньях сменных пластин сначала следует предварительно затянуть приблизительно до 2 Нм, и затем затянуть до окончательного момента 7 Нм. Рекомендуемые начальные подачи  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая ВНИМАНИЕ! обработки назначения обработка При каждой регулировке инструмента корпус, сменные пластины и комплектующие следует проверять и при необходимости заменять. Перед каждым использованием инструмента двухзаходные винты сменных пластин Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) и упоры следует затягивать в указанном порядке до момента 7 Нм. Даже если регулировка картриджей не Геометрия Геометрия выполнялась, необходимо проверить винты регулировочных клиньев и убедиться в том, что они затянуты до пластины 5% 10% 20% 30% 40–100% пластины момента 3 Нм. В случае несоответствия их необходимо повторно затянуть до указанного момента. ...MCI 0,25 0,65 1,15 0,18 0,47 0,82 0,14 0,35 0,61 0,12 0,31 0,54 0,11 0,28 0,49 ...MCI .E..LE 0,26 0,64 1,17 0,19 0,46 0,84 0,14 0,35 0,63 0,12 0,30 0,54 0,11 0,28 0,50 .E..LE .S..GE 0,33 0,84 1,35 0,24 0,60 0,97 0,18 0,45 0,72 0,16 0,39 0,63 0,14 0,36 0,57 .S..GE ...SN 0,33 0,84 1,35 0,24 0,60 0,97 0,18 0,45 0,72 0,16 0,39 0,63 0,14 0,36 0,57 ...SN ПРИМЕЧАНИЕ. Инструменты следует использовать только по назначению. Мы не несем никакой ответственности за ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». их ненадлежащее использование. Изменения любого рода и/или типографские ошибки не являются Рекомендуемые начальные скорости резания см. на стр. X22–X37. основанием для предъявления претензий. Торцевое фрезерование S92 kennametal.com kennametal.com S93
