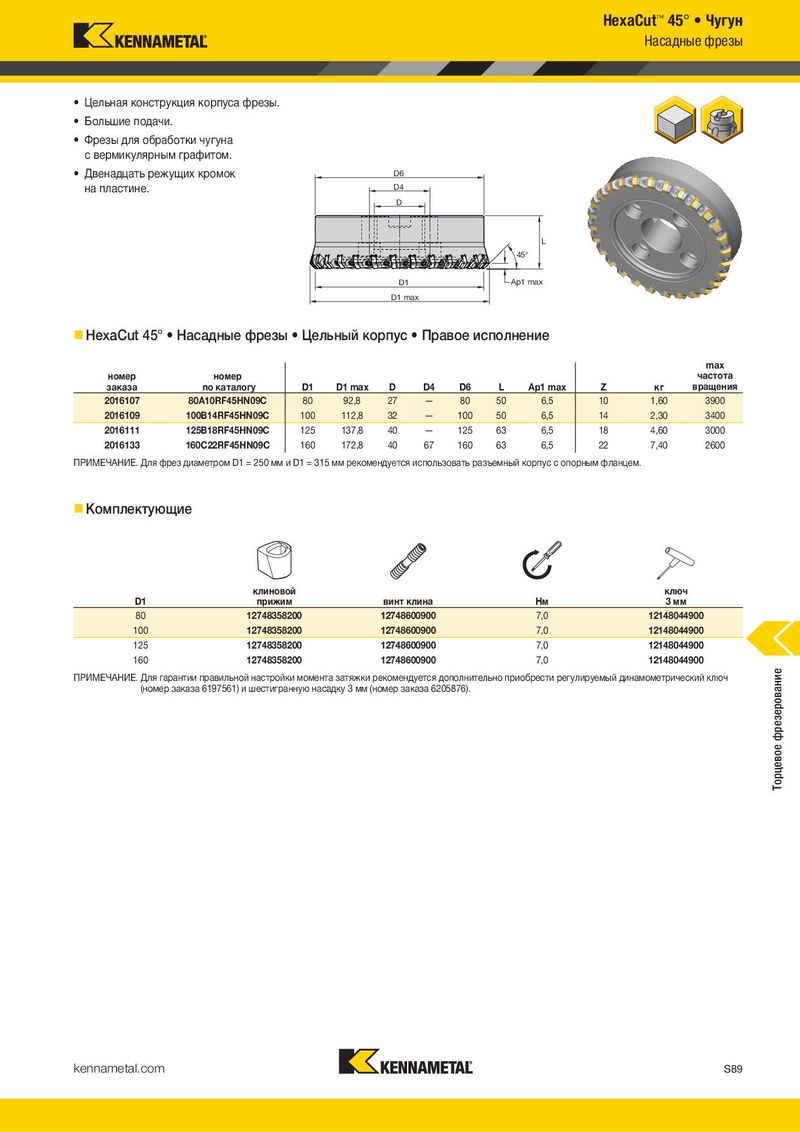

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1207

Предыдущая страница Следующая страница

Навигация

Серия HexaCut™ HexaCut™ 45° • Чугун Сменные режущие пластины • HexaCut HNG.0905... Насадные фрезы • Цельная конструкция корпуса фрезы.  Корпус фрезы HexaCut 60° с нерегулируемым и регулируемым посадочными гнездами • Большие подачи. • Фрезы для обработки чугуна с вермикулярным графитом. цельный корпус фрезы • Двенадцать режущих кромок D6 на пластине. D4 картридж D регулировочный клин прижимной клин L 45° двухзаходный винт D1 Ap1 max пластина для D1 max чистовой обработки пластина для  HexaCut 45° • Насадные фрезы • Цельный корпус • Правое исполнение черновой обработки WW = Чистовая max W = Черновая обработка обработка номер номер частота заказа по каталогу D1 D1 max D D4 D6 L Ap1 max Z кг вращения 2016107 80A10RF45HN09C 80 92,8 27 — 80 50 6,5 10 1,60 3900 2016109 100B14RF45HN09C 100 112,8 32 — 100 50 6,5 14 2,30 3400 2016111 125B18RF45HN09C 125 137,8 40 — 125 63 6,5 18 4,60 3000 Рекомендуемая 2016133 160C22RF45HN09C 160 172,8 40 67 160 63 6,5 22 7,40 2600 комбинация стандартных HNGX 090516 HNHX 090516 HNHX 090520 HNHX 090520 HNHX 090530 HNHX 0905 HNGF 090504 ПРИМЕЧАНИЕ. Для фрез диаметром D1 = 250 мм и D1 = 315 мм рекомендуется использовать разъемный корпус с опорным фланцем. сменных пластин -SNGE - ENLE -ENLE -SGE -SNGE -ANSNGE -MF и геометрий Z = 12 Z = 12 Z = 12 Z = 12 Z = 12 Z = 12 Z = 12 Вид Угол обработки в плане Ap max W/WW 45° 6  ИЛИ  ИЛИ  ИЛИ     Комплектующие W 60° 8  ИЛИ  ИЛИ  ИЛИ   WW 60° 1   ИЛИ  ИЛИ   W/WW 60° 8  ИЛИ  ИЛИ  ИЛИ   ПРИМЕЧАНИЕ. Z = число режущих кромок. клиновой ключ D1 прижим винт клина Нм 3 мм 80 12748358200 12748600900 7,0 12148044900 100 12748358200 12748600900 7,0 12148044900 125 12748358200 12748600900 7,0 12148044900 160 12748358200 12748600900 7,0 12148044900 Торцевое фрезерование ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и шестигранную насадку 3 мм (номер заказа 6205876). S88 kennametal.com kennametal.com S89
