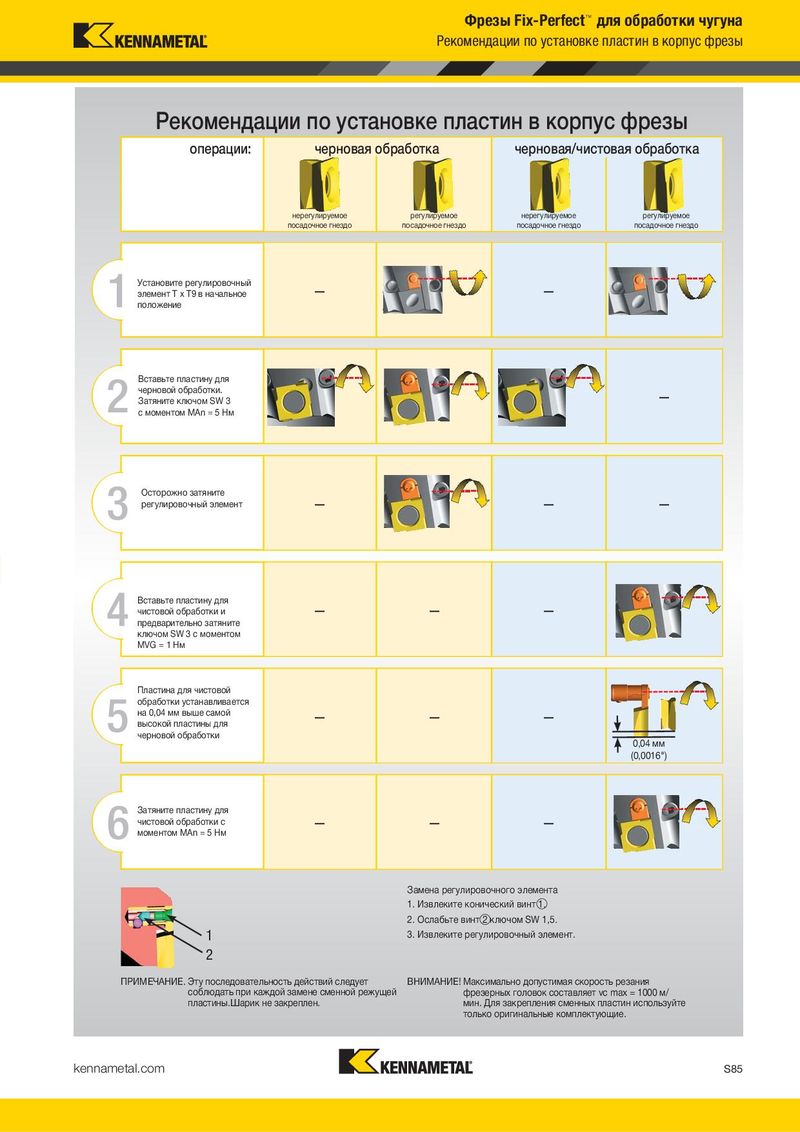

Fix-Perfect™ 90° • Чугун Фрезы Fix-Perfect™ для обработки чугуна Сменные режущие пластины • SPHX15T6... Рекомендации по установке пластин в корпус фрезы 12° P    лучший выбор M K          Рекомендации по установке пластин в корпус фрезы  альтернативный выбор S N операции: черновая обработка черновая/чистовая обработка S   90° L10 H 20° BS нерегулируемое регулируемое нерегулируемое регулируемое SPHX-GNT1W SPHX-GNT1W посадочное гнездо посадочное гнездо посадочное гнездо посадочное гнездо  SPHX-W • Чистовая обработка 1 KC520M KC715M KC725M KCPK30 KTPK20 KB1340 KY3500 Установите регулировочный K110M KCK15 число — — элемент T x T9 в начальное номер режущих положение по каталогу L10 S BS hm кромок SPHX15T6PCFRGN1W 14,40 6,20 2,70 0,02 1 – –  – – – – – – SPHX15T6PCFRGN1WK 14,40 6,20 2,70 0,02 1 – – – – – – – –  SPHX1205PCERGNT1WB 12,70 5,50 2,00 0,02 1 – – – – – – –  – 2 ПРИМЕЧАНИЕ. SPHX-W: зачистная кромка Wiper BS = 2,7 мм. Вставьте пластину для черновой обработки. Затяните ключом SW 3 — Рекомендуемые начальные подачи с моментом MAn = 5 Нм  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка 3 Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Осторожно затяните Геометрия Геометрия регулировочный элемент — — — пластины 5% 10% 20% 30% 40–100% пластины .E..GP 0,12 0,46 0,82 0,08 0,33 0,59 0,06 0,25 0,44 0,06 0,22 0,38 0,05 0,20 0,35 .E..GP .S..GP 0,23 0,59 0,95 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,25 0,41 .S..GP ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. 4 Вставьте пластину для чистовой обработки и предварительно затяните ключом SW 3 с моментом MVG = 1 Нм — — — Торцевое фрезерование Пластина для чистовой 5 обработки устанавливается на 0,04 мм выше самой — — — высокой пластины для черновой обработки 0,04 мм (0,0016") 6 Затяните пластину для чистовой обработки с — — — моментом MAn = 5 Нм Замена регулировочного элемента 1. Извлеките конический винт 1. 2. Ослабьте винт 2 ключом SW 1,5. 1 3. Извлеките регулировочный элемент. 2 ПРИМЕЧАНИЕ. Эту последовательность действий следует ВНИМАНИЕ! Максимально допустимая скорость резания соблюдать при каждой замене сменной режущей фрезерных головок составляет vc max = 1000 м/ пластины.Шарик не закреплен. мин. Для закрепления сменных пластин используйте только оригинальные комплектующие. S84 kennametal.com kennametal.com S85
