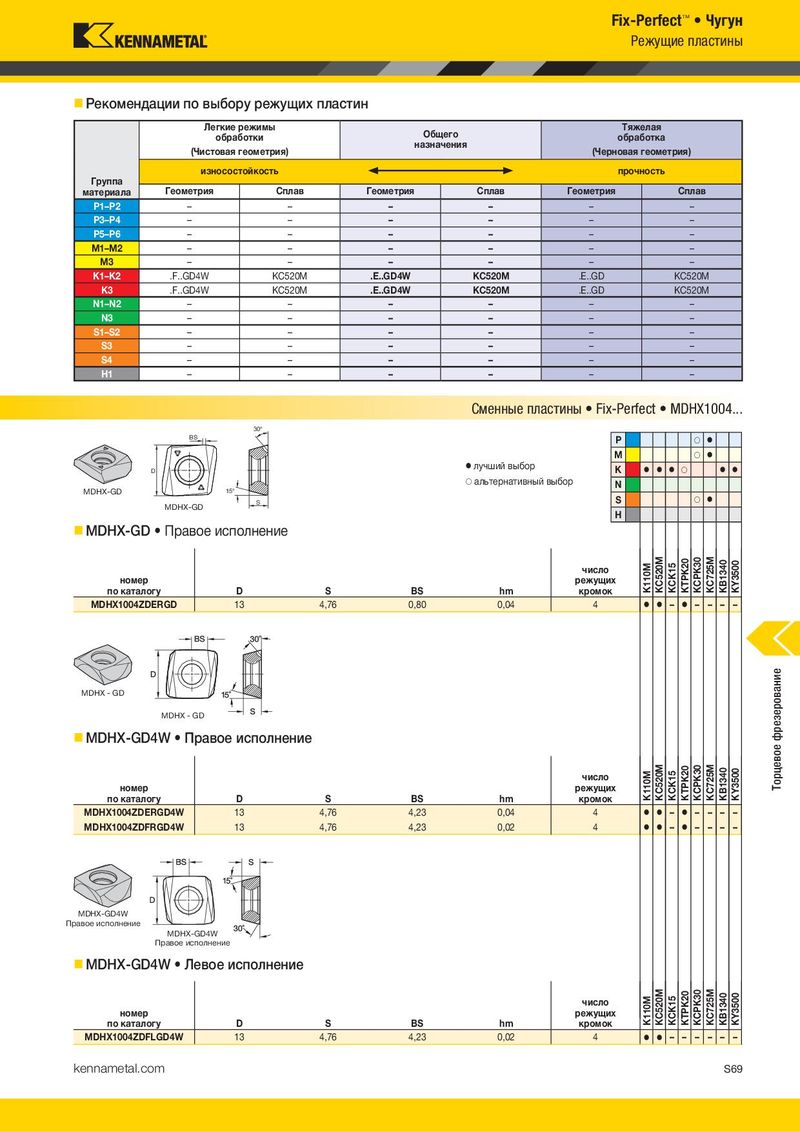

Fix-Perfect™ • Чугун Fix-Perfect™ • Чугун Насадные фрезы • Чистовая обработка Режущие пластины • Минимальное осевое биение без регулировки пластины.  Рекомендации по выбору режущих пластин • Высокое качество и плоскостность обработанной поверхности дна. Легкие режимы Тяжелая обработки Общего обработка • Удобство использования и простота настройки фрезы. назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа материала Геометрия Сплав Геометрия Сплав Геометрия Сплав P1–P2 – – – – – – P3–P4 – – – – – – P5–P6 – – – – – – M1–M2 – – – – – – M3 – – – – – – K1–K2 .F..GD4W KC520M .E..GD4W KC520M .E..GD KC520M K3 .F..GD4W KC520M .E..GD4W KC520M .E..GD KC520M N1–N2 – – – – – – N3 – – – – – –  Торцевые фрезы для чистовой обработки • Насадные фрезы • Правое исполнение S1–S2 – – – – – – S3 – – – – – – max S4 – – – – – – номер номер частота H1 – – – – – – заказа по каталогу D1 D1 max D D2 D4 D6 L Ap1 max Z кг вращения 1998359 63A04RP00MD10CF 51 63,0 22 65 — 55 40 1,0 4 0,69 20200 1998358 63A06RP00MD10CF 51 63,0 22 65 — 55 40 1,0 6 0,72 20200 Сменные пластины • Fix-Perfect • MDHX1004... 1893753 80A06RP00MD10CF 69 80,0 27 82 — 64 50 1,0 6 1,25 15900 30° BS   1886327 80A09RP00MD10CF 69 80,0 27 82 — 64 50 1,0 9 1,35 15900 P M   1893754 100B08RP00MD10CF 89 100,0 32 102 — 84 50 1,0 8 1,85 12750  лучший выбор K       1886328 100B12RP00MD10CF 89 100,0 32 102 — 84 50 1,0 12 2,20 12750 D  альтернативный выбор 1893755 125B10RP00MD10CF 114 125,0 40 127 — 104 63 1,0 10 3,75 10200 15° N MDHX-GD S   1886329 125B16RP00MD10CF 114 125,0 40 127 — 104 63 1,0 16 3,85 10200 MDHX-GD S 1893756 160C12RP00MD10CF 149 160,0 40 162 66,7 140 63 1,0 12 6,60 7950 H 1886330 160C20RP00MD10CF 149 160,0 40 162 66,7 140 63 1,0 20 6,75 7950  MDHX-GD • Правое исполнение 1893757 200C14RP00MD10CF 189 200,0 60 202 101,6 180 63 1,0 14 9,70 6350 KC520M KC725M KCPK30 1886331 200C24RP00MD10CF 189 200,0 60 202 101,6 180 63 1,0 24 9,85 6350 KTPK20 KB1340 KY3500 K110M KCK15 число 1893758 250C18RP00MD10CF 235 250,0 60 252 101,6 230 63 1,0 18 16,65 5100 номер режущих 1886332 250C30RP00MD10CF 239 250,0 60 252 101,6 230 63 1,0 30 16,85 5100 по каталогу D S BS hm кромок MDHX1004ZDERGD 13 4,76 0,80 0,04 4   –  – – – –  Комплектующие Торцевое фрезерование Торцевое фрезерование MDHX - GD MDHX - GD  винт с потайной косая крепежный шестигранный головкой и крепежный винт с насадка для MDHX-GD4W • Правое исполнение D1 max тяга винт ключ Нм канавкой для СОЖ каналом для СОЖ подачи СОЖ 63 410.085 420.060 170.003 5,0 125.025 420.104 — KC520M KC725M KCPK30 KTPK20 KB1340 KY3500 K110M KCK15 80 410.085 420.060 170.003 5,0 125.230 420.120 — число 100 410.085 420.060 170.003 5,0 — 420.160 — номер режущих по каталогу D S BS hm кромок 125 410.085 420.060 170.003 5,0 — 420.200 470.232    MDHX1004ZDERGD4W 13 4,76 4,23 0,04 4 – – – – – 160 410.085 420.060 170.003 5,0 — 420.200 470.233    MDHX1004ZDFRGD4W 13 4,76 4,23 0,02 4 – – – – – 200 410.085 420.060 170.003 5,0 — — 470.234 250 410.085 420.060 170.003 5,0 — — 470.235 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте крепежный винт и насадку для подачи СОЖ совместно. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). MDHX-GD4W Правое исполнение MDHX-GD4W Правое исполнение  MDHX-GD4W • Левое исполнение KC520M KC725M KCPK30 KTPK20 KB1340 KY3500 K110M KCK15 число номер режущих по каталогу D S BS hm кромок MDHX1004ZDFLGD4W 13 4,76 4,23 0,02 4   – – – – – – S68 kennametal.com kennametal.com S69
