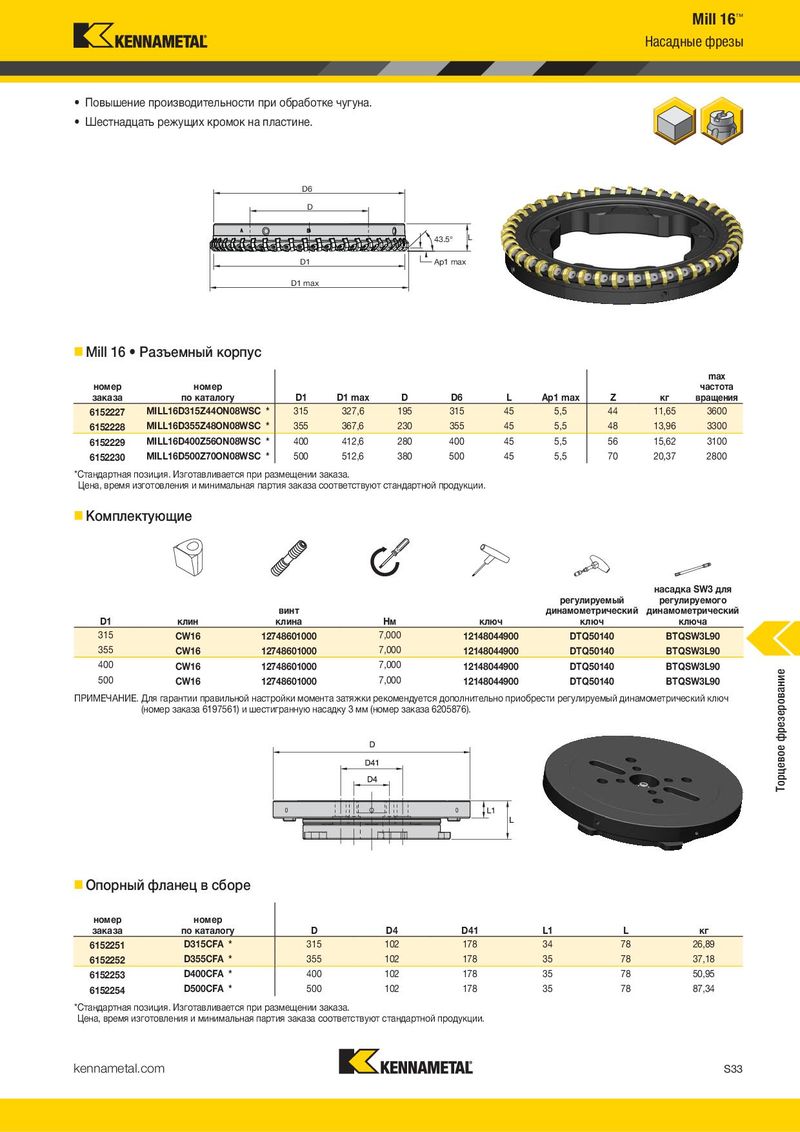

Насадные фрезы Насадные фрезы
- Повышение производительности при обработке чугуна.
- Повышение производительности при обработке чугуна.
- Шестнадцать режущих кромок на пластине.
- Шестнадцать режущих кромок на пластине.
D6 D
43.5° L 43.5° D1 Ap1 max
D1 max
Mill 16 Насадные фрезы Крепление клином
max
номер номер частота
| заказа | по каталогу D1 | D1 max | D | D6 | L | Ap1 max | Z | kg | вращения | |
| 6001972 | MILL16D050Z05ON08W | 50 | 63 | 22 | 50 | 50 | 5,5 | 5 | 0,61 | 11300 |
| 6001973 | MILL16D063Z06ON08W | 63 | 76 | 22 | 50 | 50 | 5,5 | 6 | 0,86 | 9400 |
| 6134054 | MILL16D080Z08ON08W | 80 | 93 | 27 | 60 | 50 | 5,5 | 8 | 1,27 | 7900 |
| 6001974 | MILL16D080Z10ON08W | 80 | 93 | 27 | 60 | 50 | 5,5 | 10 | 1,18 | 7900 |
| 6134055 | MILL16D100Z10ON08W | 100 | 113 | 32 | 80 | 50 | 5,5 | 10 | 1,84 | 6900 |
| 6001975 | MILL16D100Z14ON08W | 100 | 113 | 32 | 80 | 50 | 5,5 | 14 | 1,76 | 6900 |
| 6134056 | MILL16D125Z14ON08W | 125 | 138 | 40 | 90 | 63 | 5,5 | 14 | 3,26 | 6000 |
| 6001976 | MILL16D125Z18ON08W | 125 | 138 | 40 | 90 | 63 | 5,5 | 18 | 3,18 | 6000 |
| 6134057 | MILL16D160Z16ON08W | 160 | 173 | 40 | 90 | 63 | 5,5 | 16 | 4,22 | 5200 |
| 6001977 | MILL16D160Z22ON08W | 160 | 173 | 40 | 90 | 63 | 5,5 | 22 | 4,11 | 5200 |
| 6134058 | MILL16D200Z20ON08W | 200 | 213 | 60 | 140 | 63 | 5,5 | 20 | 7,13 | 4600 |
| 6001978 | MILL16D200Z28ON08W | 200 | 213 | 60 | 140 | 63 | 5,5 | 28 | 6,99 | 4600 |
| 6134059 | MILL16D250Z24ON08W | 250 | 263 | 60 | 140 | 63 | 5,5 | 24 | 10,70 | 4000 |
| 6017625 | MILL16D250Z34ON08W | 250 | 263 | 60 | 140 | 63 | 5,5 | 34 | 10,52 | 4000 |
| Комплектующие | ||||||||||
| винт с потайной | винт с потайной | крепежный | насадка SW3 для | |||||||
| регулируемый |
винт ключ Torx регулируемого
| головкой и | головкой и | винт с каналом насадка для | динамометри- | |
| динамометрический |
D1 клин клина Нм Plus канавкой для СОЖ канавкой для СОЖ для СОЖ подачи СОЖ ческий ключ ключа
Mill 16 Разъемный корпус
max
номер номер частота
| заказа | по каталогу | D1 | D1 max | D | D6 | L | Ap1 max | Z | кг | вращения | |||
| 6152227 | MILL16D315Z44ON08WSC * | 315 | 327,6 | 195 | 315 | 45 | 5,5 | 44 | 11,65 | 3600 | |||
| 6152228 | MILL16D355Z48ON08WSC * | 355 | 367,6 | 230 | 355 | 45 | 5,5 | 48 | 13,96 | 3300 | |||
| 6152229 | MILL16D400Z56ON08WSC * | 400 | 412,6 | 280 | 400 | 45 | 5,5 | 56 | 15,62 | 3100 | |||
| 6152230 | MILL16D500Z70ON08WSC * | 500 | 512,6 | 380 | 500 | 45 | 5,5 | 70 | 20,37 | 2800 |
*Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Комплектующие
насадка SW3 для регулируемый регулируемого
винт динамометрический динамометрический
| D1 | клин | клина Нм | ключ ключ | ключа | ||
| 315 | 7,000 | |||||
| CW16 | 12748601000 | 12148044900 | DTQ50140 | BTQSW3L90 | ||
| 355 | CW16 | 12748601000 | 7,000 | 12148044900 | DTQ50140 | BTQSW3L90 |
| 400 | CW16 | 12748601000 | 7,000 | 12148044900 | DTQ50140 | BTQSW3L90 |
| 500 | CW16 | 12748601000 | 7,000 | 12148044900 | DTQ50140 | BTQSW3L90 |
ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и шестигранную насадку 3 мм (номер заказа 6205876).
| номер заказа | номер по каталогу | D1 | D1 max | D | D6 | L | Ap1 max | Z | кг | max частота вращения |
| 6152227 | MILL16D315Z44ON08WSC | 315 | 327,6 | 195 | 315 | 45 | 5,5 | 44 | 11,65 | 3600 |
| 6152228 | MILL16D355Z48ON08WSC | 355 | 367,6 | 230 | 355 | 45 | 5,5 | 48 | 13,96 | 3300 |
| 6152229 | MILL16D400Z56ON08WSC | 400 | 412,6 | 280 | 400 | 45 | 5,5 | 56 | 15,62 | 3100 |
| 6152230 | MILL16D500Z70ON08WSC | 500 | 512,6 | 380 | 500 | 45 | 5,5 | 70 | 20,37 | 2800 |
| заказа | по каталогу | D | D4 | D41 | L1 | L | кг |
| 6152251 | D315CFA * | 315 | 102 | 178 | 34 | 78 | 26,89 |
| 6152252 | D355CFA * | 355 | 102 | 178 | 35 | 78 | 37,18 |
| 6152253 | D400CFA * | 400 | 102 | 178 | 35 | 78 | 50,95 |
| 6152254 | D500CFA * | 500 | 102 | 178 | 35 | 78 | 87,34 |
* Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
| D1 | клин | винт клина | Нм | ключ | регулируемый динамометрический ключ | насадка SW3 для регулируемого динамометрический ключа |
| 315 355 | CW16 CW16 | 12748601000 12748601000 | 7,000 7,000 | 12148044900 12148044900 | DTQ50140 DTQ50140 | BTQSW3L90 BTQSW3L90 |
| 400 | CW16 | 12748601000 | 7,000 | 12148044900 | DTQ50140 | BTQSW3L90 |
| 500 | CW16 | 12748601000 | 7,000 | 12148044900 | DTQ50140 | BTQSW3L90 |
| номер заказа | номер по каталогу | D | D4 | D41 | L1 | L | кг |
| 6152251 | D315CFA | 315 | 102 | 178 | 34 | 78 | 26,89 |
| 6152252 | D355CFA | 355 | 102 | 178 | 35 | 78 | 37,18 |
| 6152253 | D400CFA | 400 | 102 | 178 | 35 | 78 | 50,95 |
| 6152254 | D500CFA | 500 | 102 | 178 | 35 | 78 | 87,34 |
