Dodeka™ Mini 60° Фрезы Dodeka™ 15° для работы с большими подачами (HF)
Сменные режущие пластины Насадные фрезы
- Черновое торцевое фрезерование с большими подачами.
P M Глубина резания 2 мм. лучший выбор K Двенадцать режущих кромок на пластине. альтернативный выбор N S HNGJ-HD H HNGJ-HD
HNGJ-HD
число номер режущих
| по каталогу | D | BS | L10 | R | S | hm | кромок | ||||
| HNGJ0604ANSNHD | 12 | 1,45 | 6,44 | 1,0 | 4,40 | 0,14 | 12 | – – – – | – |
- Рекомендуются для общей обработки.

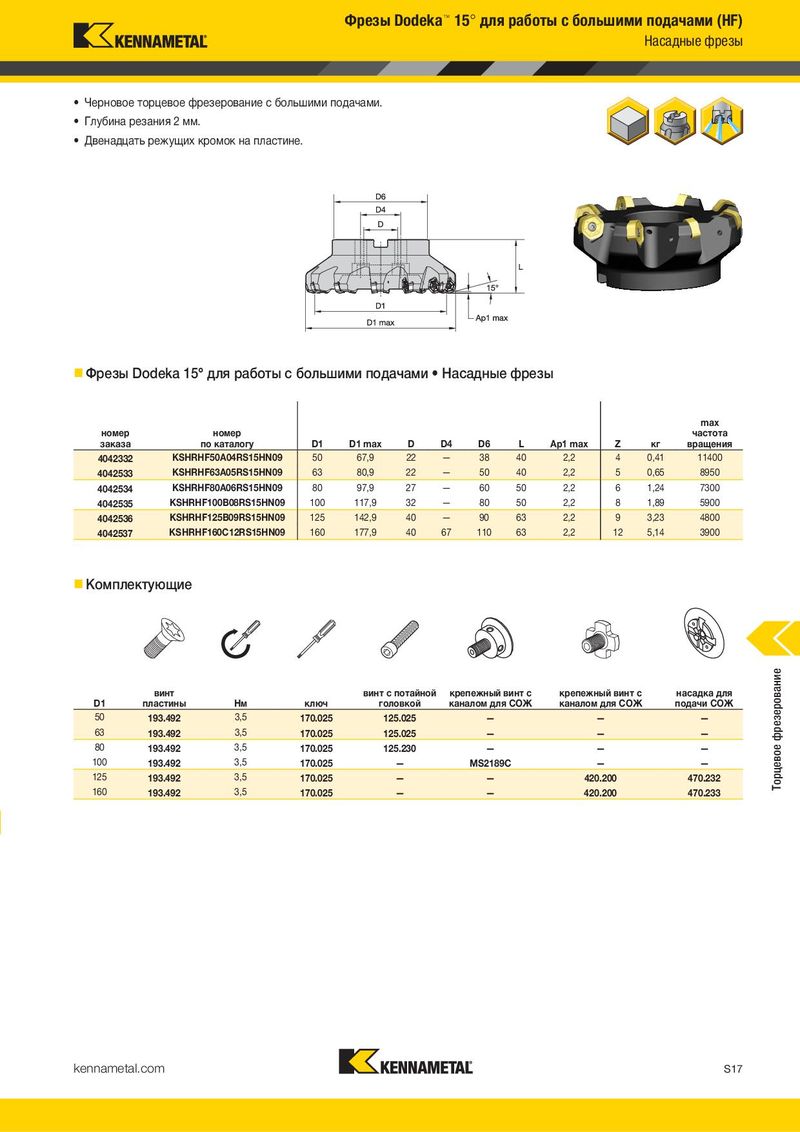

Фрезы Dodeka 15° для работы с большими подачами Насадные фрезы
HNPJ-GD max
HNPJ-GD номер номер частота
| HNPJ-GD | заказа | по каталогу D1 | D1 max | D | D4 | D6 | L | Ap1 max | Z | кг | вращения | |||||||||
| 4042332 | KSHRHF50A04RS15HN09 | 50 | 67,9 | 22 | — | 38 | 40 | 2,2 | 4 | 0,41 | 11400 | |||||||||
| 4042533 | KSHRHF63A05RS15HN09 | 63 | 80,9 | 22 | — | 50 | 40 | 2,2 | 5 | 0,65 | 8950 | |||||||||
| число | ||||||||||||||||||||
| 4042534 | KSHRHF80A06RS15HN09 | 80 | 97,9 | 27 | — | 60 | 50 | 2,2 | 6 | 1,24 | 7300 | |||||||||
| номер | режущих | |||||||||||||||||||
| по каталогу | D | BS | L10 | R | S | hm | кромок | 4042535 | KSHRHF100B08RS15HN09 | 100 | 117,9 | 32 | — | 80 | 50 | 2,2 | 8 | 1,89 | 5900 | |
| HNPJ0604ANSNGD | 12 | 1,45 | 6,44 | 1,0 | 4,45 | 0,08 | 12 | – – – 4042536 | KSHRHF125B09RS15HN09 | 125 | 142,9 | 40 | — | 90 | 63 | 2,2 | 9 | 3,23 | 4800 | |
| 4042537 | KSHRHF160C12RS15HN09 | 160 | 177,9 | 40 | 67 | 110 | 63 | 2,2 | 12 | 5,14 | 3900 |
- Рекомендуются для черновой обработки на тяжелых режимах.
Комплектующие
HNPJ-HD HNPJ-HD
HNPJ-HD
число номер режущих
| по каталогу | D | BS | L10 | R | S | hm | кромок | ||
| HNPJ0604ANSNHD | 12 | 1,45 | 6,44 | 1,0 | 4,40 | 0,14 | 12 | ||
| HNPJ060432ANSNHD | 12 | — | 6,43 | 3,2 | 4,42 | 0,10 | 12 |
Рекомендуемые начальные подачи
винт винт с потайной крепежный винт с крепежный винт с насадка для
| D1 | пластины | Нм | ключ | головкой | каналом для СОЖ | каналом для СОЖ | подачи СОЖ | |||
| 50 | 193.492 | 3,5 | 170.025 | 125.025 | — | — | — | |||
| 63 | 193.492 | 3,5 | 170.025 | 125.025 | — | — | — | |||
| 80 | 193.492 | 3,5 | 170.025 | 125.230 | — | — | — | |||
| 100 | 193.492 | 3,5 | 170.025 | — | MS2189C | — | — | |||
| 125 | 193.492 | 3,5 | 170.025 | — | — | 420.200 | 470.232 | |||
| 160 | 193.492 | 3,5 | 170.025 | — | — | 420.200 | 470.233 |
| номер заказа | номер по каталогу | D1 | D1 max | D | D4 | D6 | L | Ap1 max | Z | кг | max частота вращения |
| 4042332 | KSHRHF50A04RS15HN09 | 50 | 67,9 | 22 | — | 38 | 40 | 2,2 | 4 | 0,41 | 11400 |
| 4042533 | KSHRHF63A05RS15HN09 | 63 | 80,9 | 22 | — | 50 | 40 | 2,2 | 5 | 0,65 | 8950 |
| 4042534 | KSHRHF80A06RS15HN09 | 80 | 97,9 | 27 | — | 60 | 50 | 2,2 | 6 | 1,24 | 7300 |
| 4042535 | KSHRHF100B08RS15HN09 | 100 | 117,9 | 32 | — | 80 | 50 | 2,2 | 8 | 1,89 | 5900 |
| 4042536 | KSHRHF125B09RS15HN09 | 125 | 142,9 | 40 | — | 90 | 63 | 2,2 | 9 | 3,23 | 4800 |
| 4042537 | KSHRHF160C12RS15HN09 | 160 | 177,9 | 40 | 67 | 110 | 63 | 2,2 | 12 | 5,14 | 3900 |
