- Двенадцать режущих кромок на пластине.
- Максимальное число зубьев на диаметр.
- Повышение производительности при обработке любых материалов.

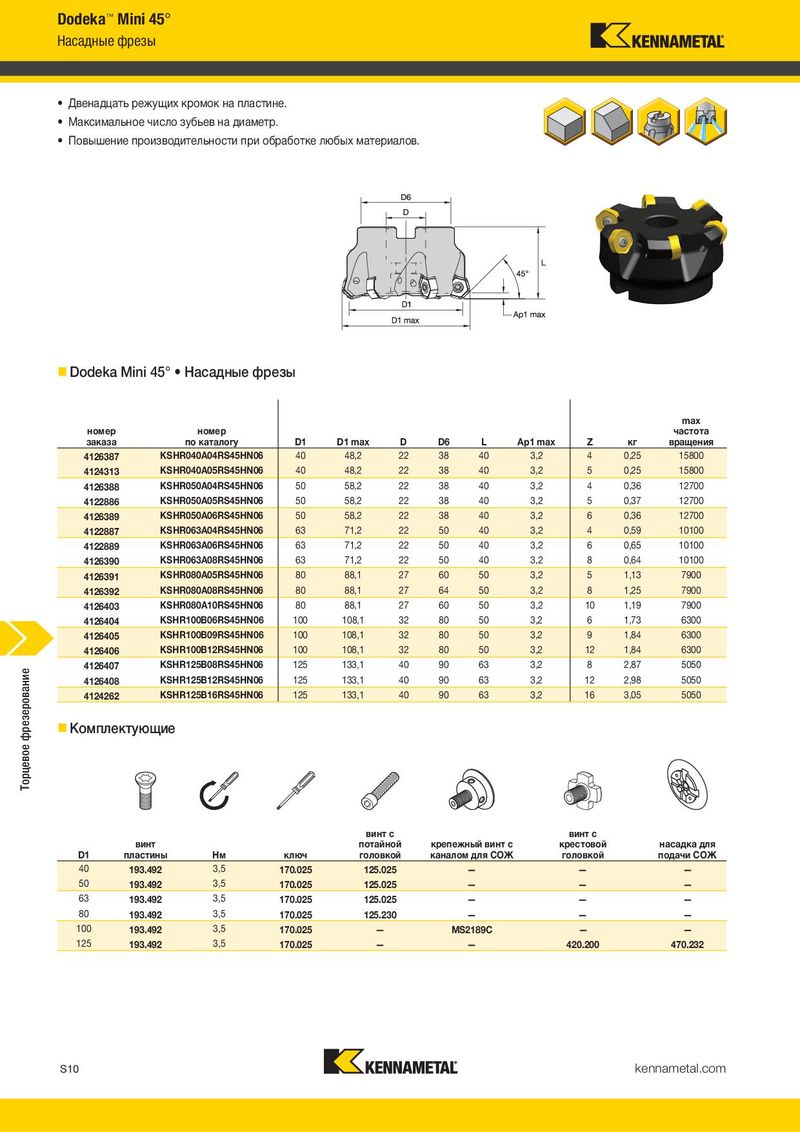

Dodeka Mini 45° Насадные фрезы
max
номер номер частота
| заказа | по каталогу D1 | D1 max | D | D6 | L | Ap1 max | Z | кг | вращения | |
| 4126387 | KSHR040A04RS45HN06 | 40 | 48,2 | 22 | 38 | 40 | 3,2 | 4 | 0,25 | 15800 |
| 4124313 | KSHR040A05RS45HN06 | 40 | 48,2 | 22 | 38 | 40 | 3,2 | 5 | 0,25 | 15800 |
| 4126388 | KSHR050A04RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 4 | 0,36 | 12700 |
| 4122886 | KSHR050A05RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 5 | 0,37 | 12700 |
| 4126389 | KSHR050A06RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 6 | 0,36 | 12700 |
| 4122887 | KSHR063A04RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 4 | 0,59 | 10100 |
| 4122889 | KSHR063A06RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 6 | 0,65 | 10100 |
| 4126390 | KSHR063A08RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 8 | 0,64 | 10100 |
| 4126391 | KSHR080A05RS45HN06 | 80 | 88,1 | 27 | 60 | 50 | 3,2 | 5 | 1,13 | 7900 |
| 4126392 | KSHR080A08RS45HN06 | 80 | 88,1 | 27 | 64 | 50 | 3,2 | 8 | 1,25 | 7900 |
| 4126403 | KSHR080A10RS45HN06 | 80 | 88,1 | 27 | 60 | 50 | 3,2 | 10 | 1,19 | 7900 |
| 4126404 | KSHR100B06RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 6 | 1,73 | 6300 |
| 4126405 | KSHR100B09RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 9 | 1,84 | 6300 |
| 4126406 | KSHR100B12RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 12 | 1,84 | 6300 |
| 4126407 | KSHR125B08RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 8 | 2,87 | 5050 |
| 4126408 | KSHR125B12RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 12 | 2,98 | 5050 |
| 4124262 | KSHR125B16RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 16 | 3,05 | 5050 |
Комплектующие
Рекомендации по выбору режущих пластин
Легкие режимы Тяжелая
| обработки | Общего | обработка | |||
| назначения | |||||
| (Чистовая геометрия) | (Черновая геометрия) | ||||
| износостойкость | прочность | ||||
| Группа |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1–P2 | .E..LD | KCPM40 | .S..GD | KCPM40 | .S..HD | KCPM40 |
| P3–P4 | .E..LD | KCPK30 | .S..GD | KCPK30 | .S..HD | KCPK30 |
| P5–P6 | .E..LD | KC725M | .S..GD | KC725M | .S..HD | KCPK30 |
| M1–M2 | .E..LD | KC522M | .S..GD | KCSM40 | .S..HD | KCSM40 |
| M3 | .E..LD | KCSM40 | .S..GD | KCSM40 | .S..HD | KCPM40 |
| K1–K2 | .E..LD | KCK15 | .S..GD | KCK15 | .S..HD | KCK15 |
| K3 | .E..LD | KC520M | .S..GD | KC520M | .S..HD | KC520M |
| N1–N2 | .F..LDJ | KC410M | .F..LDJ | KC410M | .E..LD | KC510M |
| N3 | .F..LDJ | KC410M | .F..LDJ | KC410M | .E..LD | KC510M |
| S1–S2 | .E..LD | KC725M | .S..GD | KC725M | .S..HD | KC725M |
| S3 | .E..LD | KCSM40 | .S..GD | KCSM40 | .S..HD | KCSM40 |
| S4 | .E..LD | KCSM40 | .S..GD | KCSM40 | .S..HD | KCSM40 |
| H1 | .E..LD | KC510M | .E..LD | KC510M | .E..LD | KC510M |
Сменные режущие пластины
- Рекомендуются для обработки алюминия. P
M лучший выбор K альтернативный выбор N S H
HNGJ-LDJ HNGJ-LDJ
HNGJ-LDJ
число номер режущих
| по каталогу | D | BS | L10 | R | S | hm | кромок | |||
| HNGJ0604ANFNLDJ | 12 | 1,54 | 6,44 | 1,0 | 4,48 | 0,02 | 12 | – – – – – – – – |
- Режущая пластина с зачистной кромкой Wiper для чистовой обработки алюминия.
винт с винт с
| номер заказа | номер по каталогу | D1 | D1 max | D | D6 | L | Ap1 max | Z | кг | max частота вращения |
| 4126387 | KSHR040A04RS45HN06 | 40 | 48,2 | 22 | 38 | 40 | 3,2 | 4 | 0,25 | 15800 |
| 4124313 | KSHR040A05RS45HN06 | 40 | 48,2 | 22 | 38 | 40 | 3,2 | 5 | 0,25 | 15800 |
| 4126388 | KSHR050A04RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 4 | 0,36 | 12700 |
| 4122886 | KSHR050A05RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 5 | 0,37 | 12700 |
| 4126389 | KSHR050A06RS45HN06 | 50 | 58,2 | 22 | 38 | 40 | 3,2 | 6 | 0,36 | 12700 |
| 4122887 | KSHR063A04RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 4 | 0,59 | 10100 |
| 4122889 | KSHR063A06RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 6 | 0,65 | 10100 |
| 4126390 | KSHR063A08RS45HN06 | 63 | 71,2 | 22 | 50 | 40 | 3,2 | 8 | 0,64 | 10100 |
| 4126391 | KSHR080A05RS45HN06 | 80 | 88,1 | 27 | 60 | 50 | 3,2 | 5 | 1,13 | 7900 |
| 4126392 | KSHR080A08RS45HN06 | 80 | 88,1 | 27 | 64 | 50 | 3,2 | 8 | 1,25 | 7900 |
| 4126403 | KSHR080A10RS45HN06 | 80 | 88,1 | 27 | 60 | 50 | 3,2 | 10 | 1,19 | 7900 |
| 4126404 | KSHR100B06RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 6 | 1,73 | 6300 |
| 4126405 | KSHR100B09RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 9 | 1,84 | 6300 |
| 4126406 | KSHR100B12RS45HN06 | 100 | 108,1 | 32 | 80 | 50 | 3,2 | 12 | 1,84 | 6300 |
| 4126407 | KSHR125B08RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 8 | 2,87 | 5050 |
| 4126408 | KSHR125B12RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 12 | 2,98 | 5050 |
| 4124262 | KSHR125B16RS45HN06 | 125 | 133,1 | 40 | 90 | 63 | 3,2 | 16 | 3,05 | 5050 |
