Сверла Beyond™ для обработки глубоких отверстий • Различные материалы • Сверла Beyond™ для обработки глубоких отверстий • Различные материалы •

Внутренний подвод СОЖ Внутренний подвод СОЖ

(B271Z_HPG/HPS/SGL • 15 x D — продолжение)

L4 max

Значения L5 приведены в таблице размеров для сверл B224_HP или B210_SGL.

B271Z_HPG/HPS/SGL • 15 x D

лучший выбор альтернативный выбор диаметр D1

KCPK20 KN25 KCMS20

	KCPK20		KN25	KCMS20	mm	дюйм	L	L3	L4 max	LS	D
B271Z02383KMG		B271Z02383KMS		—	2,383	.0938	86	51	44	30	3
	—	B271Z02400KMS		—	2,400	.0945	86	51	44	30	3
	—	B271Z02439KMS		—	2,439	.0960	86	51	44	30	3
	—	B271Z02489KMS		—	2,489	.0980	86	51	44	30	3
B271Z02500KMG		B271Z02500KMS	B271Z02500SGL		2,500	.0984	86	51	44	30	3
	—	B271Z02578KMS		—	2,578	.1015	86	51	44	30	3
	—	B271Z02600KMS		—	2,600	.1024	86	51	44	30	3
B271Z02642KMG			—	—	2,642	.1040	86	51	44	30	3
B271Z02705KMG			—	—	2,705	.1065	86	52	45	30	3
B271Z02779KMG		B271Z02779KMS *		—	2,779	.1094	86	52	45	30	3
	—	B271Z02800KMS		—	2,800	.1102	86	52	45	30	3
B271Z02820KMG *		B271Z02820KMS *		—	2,820	.1110	86	52	45	30	3
	—	B271Z02870KMS *		—	2,870	.1130	86	52	45	30	3
	—	B271Z02900KMS		—	2,900	.1142	86	52	45	30	3
	—	B271Z02947KMS *		—	2,947	.1160	86	52	45	30	3
B271Z03000HPG		B271Z03000HPS	B271Z03000SGL		3,000	.1181	86	52	45	30	3
B271Z03175HPG		B271Z03175HPS	B271Z03175SGL		3,175	.1250	105	67	58	32	4
B271Z03200HPG		B271Z03200HPS		—	3,200	.1260	105	67	58	32	4
B271Z03500HPG		B271Z03500HPS	B271Z03500SGL		3,500	.1378	105	68	59	32	4

лучший выбор альтернативный выбор

диаметр D1

	KCPK20	KN25		KCMS20	mm	дюйм	L	L3	L4 max	LS	D
B271Z06500HPG	B271Z06500HPS		B271Z06500SGL		6,500	.2559	162	119	104	38	7
B271Z06528HPG		—		—	6,528	.2570	162	119	104	38	7
B271Z06746HPG	B271Z06746HPS		B271Z06746SGL		6,746	.2656	162	120	104	38	7
B271Z06909HPG		—		—	6,909	.2720	162	121	105	38	7
B271Z07000HPG	B271Z07000HPS		B271Z07000SGL		7,000	.2756	162	121	105	38	7
B271Z07145HPG	B271Z07145HPS		B271Z07145SGL		7,145	.2813	181	135	118	40	8
B271Z07500HPG	B271Z07500HPS		B271Z07500SGL		7,500	.2953	181	136	119	40	8
B271Z07541HPG *		—		—	7,541	.2969	181	136	119	40	8
B271Z07938HPG		—	B271Z07938SGL		7,938	.3125	181	138	120	40	8
B271Z08000HPG	B271Z08000HPS		B271Z08000SGL		8,000	.3150	181	138	120	40	8
B271Z08200HPG		—		—	8,200	.3228	200	152	133	42	9
B271Z08334HPG		—		—	8,334	.3281	200	153	134	42	9
B271Z08500HPG	B271Z08500HPS		B271Z08500SGL		8,500	.3346	200	153	134	42	9
B271Z08733HPG	B271Z08733HPS			—	8,733	.3438	200	154	134	42	9
	—	—	B271Z08733SGL		8,733	.3438	200	154	134	42	9
B271Z09000HPG	B271Z09000HPS		B271Z09000SGL		9,000	.3543	200	155	135	42	9
B271Z09100HPG		—		—	9,100	.3583	219	169	148	44	10
B271Z09200HPG *		—		—	9,200	.3622	219	169	148	44	10
B271Z09500HPG	B271Z09500HPS			—	9,500	.3740	219	170	149	44	10
B271Z09525HPG	B271Z09525HPS		B271Z09525SGL		9,525	.3750	219	170	149	44	10
B271Z09750HPG		—		—	9,750	.3839	219	171	149	44	10
B271Z10000HPG	B271Z10000HPS		B271Z10000SGL		10,000	.3937	219	172	150	44	10
B271Z10200HPG	B271Z10200HPS			—	10,200	.4016	238	186	163	46	11
	—	—	B271Z10320SGL		10,320	.4063	238	187	164	46	11
B271Z10500HPG	B271Z10500HPS		B271Z10500SGL		10,500	.4134	238	187	164	46	11
B271Z10716HPG		—		—	10,716	.4219	238	188	165	46	11
	— B271Z10720HPS			—	10,720	.4220	238	188	165	46	11
B271Z10800HPG		—		—	10,800	.4252	238	188	164	46	11
B271Z11000HPG	B271Z11000HPS		B271Z11000SGL		11,000	.4331	238	189	165	46	11
	—	—	B271Z11113SGL		11,113	.4375	257	203	178	48	12
B271Z11500HPG	B271Z11500HPS		B271Z11500SGL		11,500	.4528	257	204	179	48	12

							�лучший вы �альтернати	бор вный выбор
			диаме	тр D1
KCPK20 KCPK20	KN25 KN25	KCMS20 KCMS20	mm	дюйм	L	L3	L4 max	LS	D
B271Z02383KMG	B271Z02383KMS	—	2,383	.0938	86	51	44	30	3
—	B271Z02400KMS	—	2,400	.0945	86	51	44	30	3
—	B271Z02439KMS	—	2,439	.0960	86	51	44	30	3
—	B271Z02489KMS	—	2,489	.0980	86	51	44	30	3
B271Z02500KMG	B271Z02500KMS	B271Z02500SGL	2,500	.0984	86	51	44	30	3
—	B271Z02578KMS	—	2,578	.1015	86	51	44	30	3
—	B271Z02600KMS	—	2,600	.1024	86	51	44	30	3
B271Z02642KMG	—	—	2,642	.1040	86	51	44	30	3
B271Z02705KMG	—	—	2,705	.1065	86	52	45	30	3
B271Z02779KMG	B271Z02779KMS	—	2,779	.1094	86	52	45	30	3
—	B271Z02800KMS	—	2,800	.1102	86	52	45	30	3
B271Z02820KMG	B271Z02820KMS	—	2,820	.1110	86	52	45	30	3
—	B271Z02870KMS	—	2,870	.1130	86	52	45	30	3
—	B271Z02900KMS	—	2,900	.1142	86	52	45	30	3
—	B271Z02947KMS	—	2,947	.1160	86	52	45	30	3
B271Z03000HPG	B271Z03000HPS	B271Z03000SGL	3,000	.1181	86	52	45	30	3
B271Z03175HPG	B271Z03175HPS	B271Z03175SGL	3,175	.1250	105	67	58	32	4
B271Z03200HPG	B271Z03200HPS	—	3,200	.1260	105	67	58	32	4
B271Z03500HPG	B271Z03500HPS	B271Z03500SGL	3,500	.1378	105	68	59	32	4
B271Z03600HPG	—	—	3,600	.1417	105	68	59	32	4
B271Z03700HPG	—	—	3,700	.1457	105	69	60	32	4
B271Z03970HPG	B271Z03970HPS	B271Z03970SGL	3,970	.1563	105	70	60	32	4
B271Z04000HPG	B271Z04000HPS	B271Z04000SGL	4,000	.1575	105	70	60	32	4
B271Z04500HPG	B271Z04500HPS	B271Z04500SGL	4,500	.1772	124	85	74	34	5
B271Z04623HPG	—	—	4,623	.1820	124	86	75	34	5
B271Z04763HPG	B271Z04763HPS	B271Z04763SGL	4,763	.1875	124	86	75	34	5
B271Z04800HPG	—	—	4,800	.1890	124	86	75	34	5
—	—	B271Z04800SGL	4,800	.1890	124	86	75	34	5
B271Z05000HPG	B271Z05000HPS	B271Z05000SGL	5,000	.1969	124	87	75	34	5
B271Z05060HPG	—	—	5,060	.1992	143	101	88	36	6
B271Z05260HPG	—	—	5,260	.2071	143	102	89	36	6
B271Z05410HPG	—	—	5,410	.2130	143	102	89	36	6
B271Z05500HPG	B271Z05500HPS	B271Z05500SGL	5,500	.2165	143	102	89	36	6
B271Z05558HPG	—	—	5,558	.2188	143	102	89	36	6
—	—	B271Z05558SGL	5,558	.2188	143	102	89	36	6
B271Z05800HPG	—	—	5,800	.2283	143	103	89	36	6
B271Z05900HPG	—	—	5,900	.2323	143	103	89	36	6
B271Z06000HPG	B271Z06000HPS	B271Z06000SGL	6,000	.2362	143	104	90	36	6
B271Z06200HPG	B271Z06200HPS	—	6,200	.2441	162	118	103	38	7
B271Z06350HPG	B271Z06350HPS	B271Z06350SGL	6,350	.2500	162	119	104	38	7

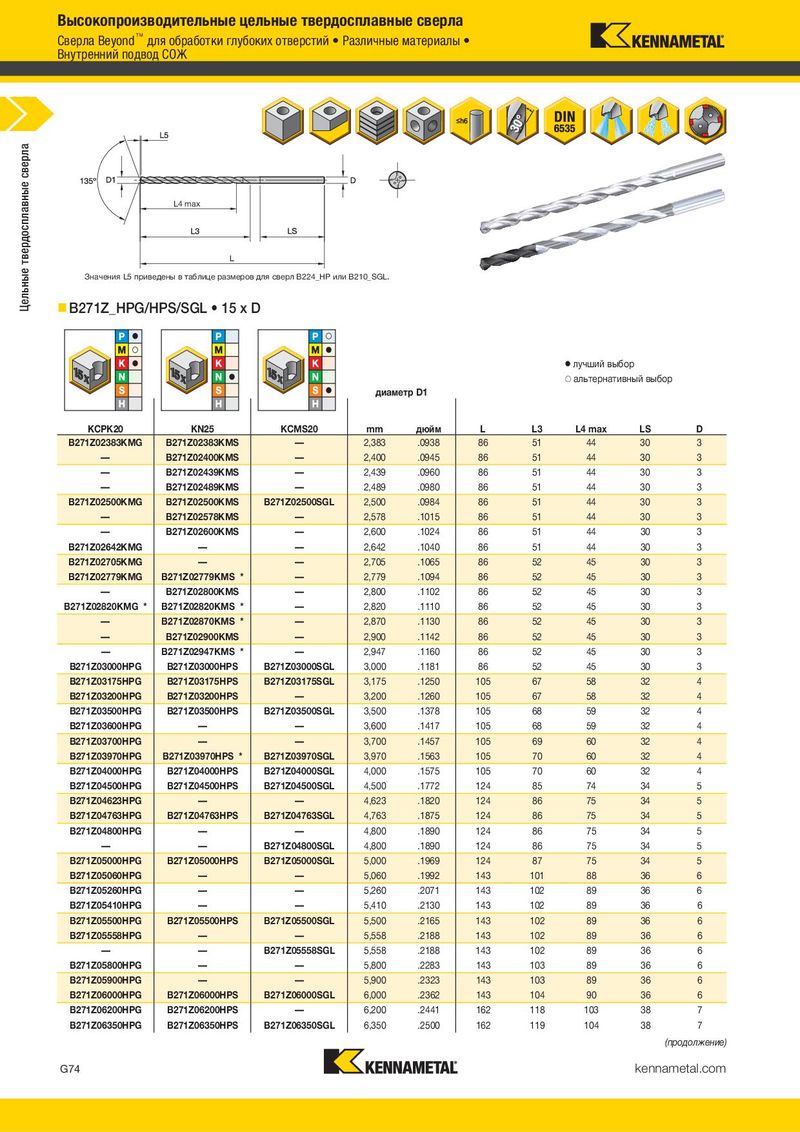

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 108
