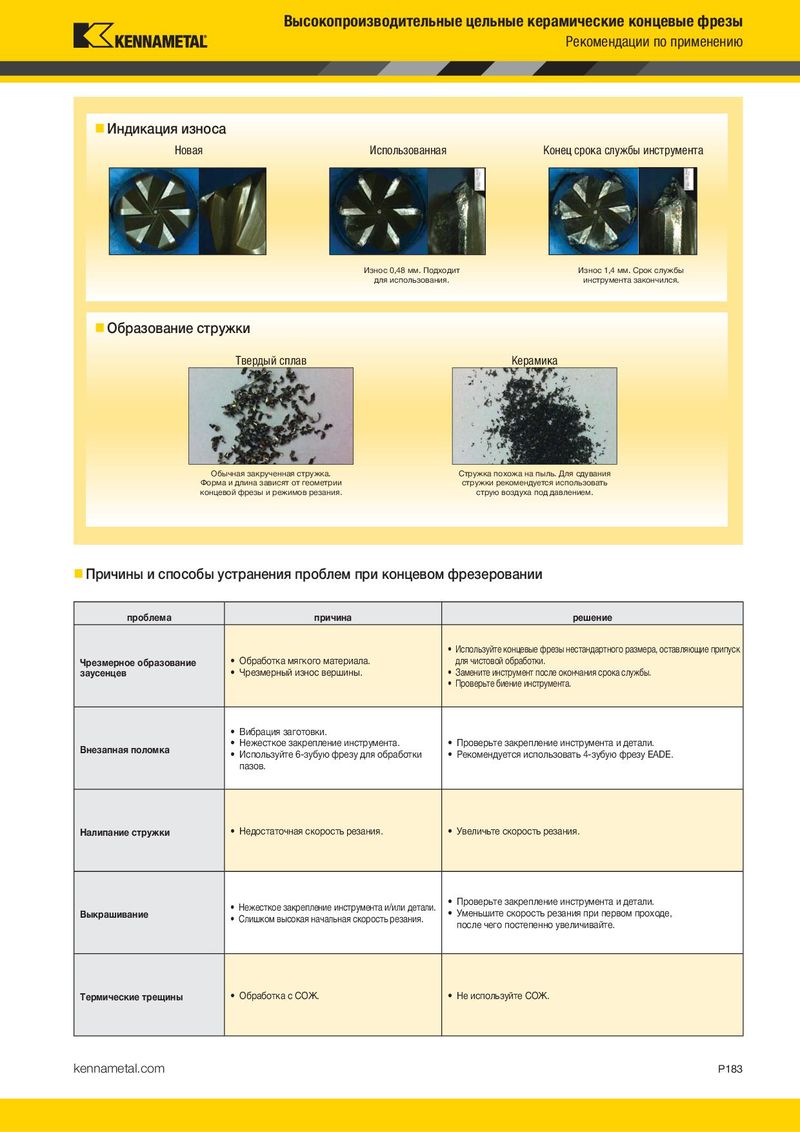

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1037

• Жаропрочные сплавы на основе никеля.
• Сплавы на основе кобальта, после получения технической консультации.

Обрабатываемые материалы

• Нержавеющие стали P6 и M1-3, после получения технической консультации.
• Фрезы не подходят для обработки жаропрочных сплавов на основе железа.

Индикация износа

Новая Использованная Конец срока службы инструмента

• Максимальная частота вращения, при которой станок способен обеспечить рекомендуемую скорость резания: 400–1000 м/мин.

Скорость резания

• Рекомендуется использовать высокодинамические станки.
• Рекомендуется использовать регулятор частоты вращения шпинделя (без СОЖ).

Износ 0,48 мм. Подходит Износ 1,4 мм. Срок службы

Следуйте рекомендациям по применению. для использования. инструмента закончился.

Подача Начальная подача fz 0,03 мм/зуб. Образование стружки

• Следуйте рекомендациям по применению.

Глубина резания Твердый сплав Керамика

• Начальная глубина резания ap 0,5 мм.

• Для отвода стружки рекомендуется использовать поток СОЖ под давлением.
• Рекомендуется использовать струю воздуха под давлением.

Подвод СОЖ

• Обработка с минимальным количеством СОЖ (MQL) и без СОЖ.
• Использование эмульсии или масла не рекомендуется из-за возможности термического удара.
• Предпочтительно использовать гидравлические патроны с втулкой или без нее.

Крепление инструмента Допускается использовать цанговые или силовые фрезерные патроны.

• Балансировка рекомендуется при частоте вращения 25,000 об/мин (2,5G).

Черновая обработка Да

Обычная закрученная стружка. Стружка похожа на пыль. Для сдувания Форма и длина зависят от геометрии стружки рекомендуется использовать концевой фрезы и режимов резания. струю воздуха под давлением.

Причины и способы устранения проблем при концевом фрезеровании

Чистовая обработка Нет

• При пониженных скоростях рекомендуется встречное фрезерование.

Стратегия фрезерования

• При повышенных скоростях предпочтительнее использовать попутное фрезерование.

проблема причина решение

• Используйте концевые фрезы нестандартного размера, оставляющие припуск

• Проверьте биение инструмента.

• Обработка пазов и карманов.
• Фрезы стандартных размеров и размеров ниже номинального имеются в наличии на складе.

4-зубая фреза EADE При увеличенной подаче возможно торцевое фрезерование до ap max.

• Режущая кромка на периферии.
• Возможность фрезерования методом винтовой интерполяции и врезания под углом менее 2.5°.
• Профильное и торцевое фрезерование.
• Режущая кромка на периферии.

6-зубая фреза EADE При увеличенной подаче возможно торцевое фрезерование до ap max.

• Возможность фрезерования методом винтовой интерполяции и врезания под углом менее 2°.

Внезапная поломка

Налипание стружки

Выкрашивание

• Вибрация заготовки.
• Нежесткое закрепление инструмента.
• Проверьте закрепление инструмента и детали.
• Используйте 6-зубую фрезу для обработки
• Рекомендуется использовать 4-зубую фрезу EADE.

пазов.

• Недостаточная скорость резания.
• Увеличьте скорость резания.
• Проверьте закрепление инструмента и детали.
• Нежесткое закрепление инструмента и/или детали.
• Уменьшите скорость резания при первом проходе,
• Слишком высокая начальная скорость резания.

после чего постепенно увеличивайте.

Специальные инструменты Доступны по запросу.

Термические трещины Обработка с СОЖ. Не используйте СОЖ.

Услуги по восстановлению инструмента Нет данных.
