F2AL...AWS30 • Короткое исполнение F2AL...AWS30L • Удлиненная шейка

Профильное фрезерование KC637M Черновая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A).

	Профильное фрезерование	KC637M	Черновая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A).
скорость резания

Группа	A		Диаметр D1
		vc, м/мин		скорость резания

мате-		A		Диаметр D1
	Группа		vc, м/мин

риала			ap		ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
	3		0,2 x D		0,1 x D	208	234	fz	0,0037	0,0044	0,0059	0,0075	0,0113	0,0152	0,0192	0,0232
P
	4		0,2 x D		0,1 x D	182	208	fz	0,0035	0,0042	0,0056	0,0070	0,0105	0,0141	0,0177	0,0213
	1		0,15 x D		0,1 x D	140	196	fz	0,0052	0,0062	0,0083	0,0104	0,0157	0,0211	0,0265	0,0319
	2		0,1 x D	0,075 x D		119	204	fz	0,0059	0,0070	0,0094	0,0118	0,0178	0,0238	0,0299	0,0360
H
	3	0,05 x D		0,05 x D		138	207	fz	0,0066	0,0080	0,0106	0,0133	0,0201	0,0269	0,0338	0,0408
	4	0,05 x D		0,05 x D		115	161	fz	0,0044	0,0053	0,0071	0,0089	0,0134	0,0179	0,0226	0,0272

мате-
риала		ap		ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
	3	0,2 x D		0,1 x D	208	234	fz	0,0037	0,0044	0,0059	0,0075	0,0113	0,0152	0,0192	0,0232
P
	4	0,2 x D		0,1 x D	182	208	fz	0,0035	0,0042	0,0056	0,0070	0,0105	0,0141	0,0177	0,0213
	1	0,15 x D		0,1 x D	140	196	fz	0,0052	0,0062	0,0083	0,0104	0,0157	0,0211	0,0265	0,0319
	2	0,1 x D	0,075 x D		119	204	fz	0,0059	0,0070	0,0094	0,0118	0,0178	0,0238	0,0299	0,0360
H
	3	0,05 x D	0,05 x D		138	207	fz	0,0066	0,0080	0,0106	0,0133	0,0201	0,0269	0,0338	0,0408
	4	0,05 x D	0,05 x D		115	161	fz	0,0044	0,0053	0,0071	0,0089	0,0134	0,0179	0,0226	0,0272

	Профильное	фрезерование	KC6	37M	Черновая	обработка	— значени	я подачи н	а зуб fzук	азаны для	профильно	гофрезер	ования(A).
Группа мате-		A	скорость vc, м	резания /мин					Диаме	тр D1
риала	ap	ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
P 3	0,2 x D	0,1 x D	208	234	fz	0,0037	0,0044	0,0059	0,0075	0,0113	0,0152	0,0192	0,0232
4	0,2 x D	0,1 x D	182	208	fz	0,0035	0,0042	0,0056	0,0070	0,0105	0,0141	0,0177	0,0213
1	0,15 x D	0,1 x D	140	196	fz	0,0052	0,0062	0,0083	0,0104	0,0157	0,0211	0,0265	0,0319
2	0,1 x D	0,075 x D	119	204	fz	0,0059	0,0070	0,0094	0,0118	0,0178	0,0238	0,0299	0,0360
H 3	0,05 x D	0,05 x D	138	207	fz	0,0066	0,0080	0,0106	0,0133	0,0201	0,0269	0,0338	0,0408
4	0,05 x D	0,05 x D	115	161	fz	0,0044	0,0053	0,0071	0,0089	0,0134	0,0179	0,0226	0,0272

мате-

Профильное фрезерование		KC637M	Чистовая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A).
	скорость резания

Группа	A		Диаметр D1
		vc, м/мин
мате-

риала		ap		ae min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
	3	0,04 x D	0,04 x D	416	468	fz	0,0127	0,0153	0,0204	0,0256	0,0389	0,0522	0,0659	0,0796
P
	4	0,04 x D	0,04 x D	364	416	fz	0,0119	0,0143	0,0191	0,0239	0,0361	0,0484	0,0609	0,0734
	1	0,03 x D	0,03 x D	290	406	fz	0,0127	0,0153	0,0204	0,0255	0,0386	0,0517	0,0650	0,0784
	2	0,03 x D	0,03 x D	203	348	fz	0,0096	0,0116	0,0154	0,0193	0,0292	0,0391	0,0491	0,0592
H
	3	0,02 x D	0,02 x D	216	324	fz	0,0081	0,0097	0,0130	0,0163	0,0245	0,0328	0,0413	0,0497
	4	0,02 x D	0,02 x D	180	252	fz	0,0054	0,0065	0,0087	0,0108	0,0164	0,0219	0,0275	0,0331

KC637M Чистовая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A). Профильное фрезерование скорость резания

Группа	A		Диаметр D1
		vc, м/мин
мате-

риала		ap		ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
	3	0,04 x D	0,04 x D		416	468	fz	0,0127	0,0153	0,0204	0,0256	0,0389	0,0522	0,0659	0,0796
P
	4	0,04 x D	0,04 x D		364	416	fz	0,0119	0,0143	0,0191	0,0239	0,0361	0,0484	0,0609	0,0734
	1	0,03 x D	0,03 x D		290	406	fz	0,0127	0,0153	0,0204	0,0255	0,0386	0,0517	0,0650	0,0784

	Профильное	фрезерование	KC6	37M	Получист	овая обрабо	тка — знач	ения подач	и на зуб fzу	казаны для	профильно	гофрезер	ования(A).
Группа мате-		A	скорость vc, м	резания /мин					Диам	етр D1
риала	ap	ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
3	0,1 x D	0,05 x D	272	306	fz	0,0083	0,0099	0,0133	0,0167	0,0253	0,0339	0,0428	0,0518
P 4	0,1 x D	0,05 x D	238	272	fz	0,0077	0,0093	0,0124	0,0155	0,0235	0,0314	0,0396	0,0477
1	0,07 x D	0,1 x D	200	280	fz	0,0097	0,0116	0,0155	0,0194	0,0294	0,0393	0,0495	0,0596
2	0,05 x D	0,04 x D	161	276	fz	0,0084	0,0101	0,0135	0,0169	0,0255	0,0342	0,0430	0,0518
H 3	0,03 x D	0,03 x D	174	261	fz	0,0076	0,0091	0,0122	0,0152	0,0230	0,0308	0,0387	0,0466
4	0,03 x D	0,03 x D	145	203	fz	0,0051	0,0061	0,0081	0,0102	0,0153	0,0205	0,0258	0,0311

	Профильное	фрезерование	KC6	37M	Чистовая	обработка	— значени	я подачи н	а зуб fzука	заны для	профильно	гофрезер	ования(A).
Группа мате-		A	скорость vc, м	резания /мин					Диаме	тр D1
риала	ap	ae	min	max	мм	0,5	0,6	0,8	1,0	1,5	2,0	2,5	3,0
P 3	0,04 x D	0,04 x D	416	468	fz	0,0127	0,0153	0,0204	0,0256	0,0389	0,0522	0,0659	0,0796
4	0,04 x D	0,04 x D	364	416	fz	0,0119	0,0143	0,0191	0,0239	0,0361	0,0484	0,0609	0,0734
1	0,03 x D	0,03 x D	290	406	fz	0,0127	0,0153	0,0204	0,0255	0,0386	0,0517	0,0650	0,0784
H 2	0,03 x D	0,03 x D	203	348	fz	0,0096	0,0116	0,0154	0,0193	0,0292	0,0391	0,0491	0,0592
3	0,02 x D	0,02 x D	216	324	fz	0,0081	0,0097	0,0130	0,0163	0,0245	0,0328	0,0413	0,0497
4	0,02 x D	0,02 x D	180	252	fz	0,0054	0,0065	0,0087	0,0108	0,0164	0,0219	0,0275	0,0331

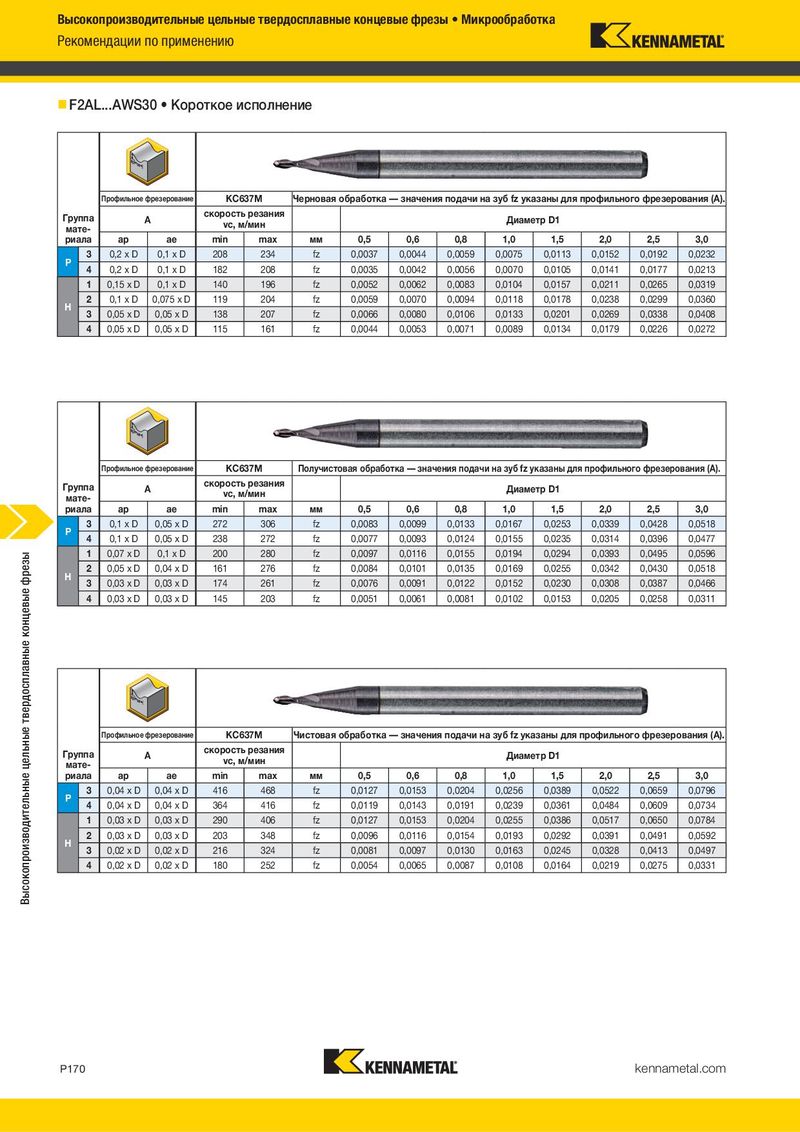

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1024
