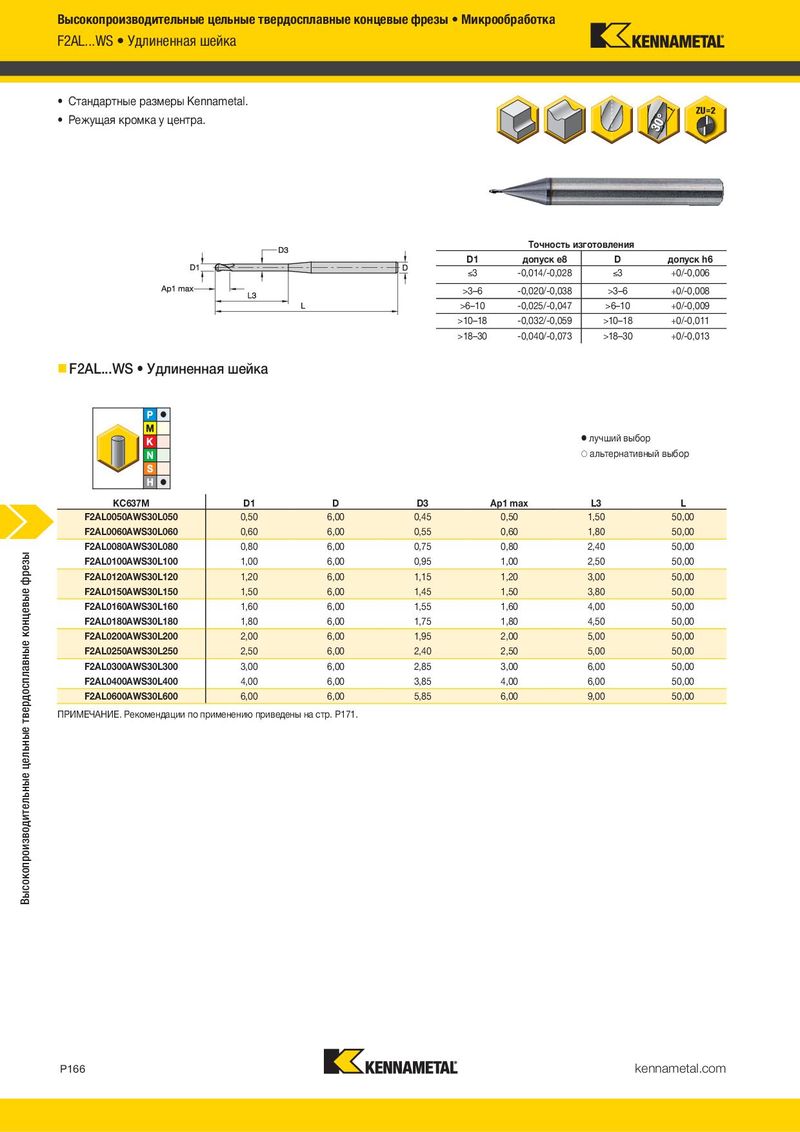

F2AL...WS Удлиненная шейка F2AL...WM Удлиненная шейка Длинное исполнение
- Стандартные размеры Kennametal.
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
- Режущая кромка у центра.
Tочность изготовления
| D1 | допуск e8 | D | допуск h6 | ||
| 3 | -0,014/-0,028 | 3 | +0/-0,006 | ||
| >3–6 | -0,020/-0,038 | >3–6 | +0/-0,008 | ||
| >6–10 | -0,025/-0,047 | >6–10 | +0/-0,009 | ||
| >10–18 | -0,032/-0,059 | >10–18 | +0/-0,011 | ||
| >18–30 | -0,040/-0,073 | >18–30 | +0/-0,013 |
F2AL...WS Удлиненная шейка
F2AL...WM Удлиненная шейка Длинное исполнение
Tочность изготовления
| D1 | допуск e8 | D | допуск h6 | ||
| 3 | -0,014/-0,028 | 3 | +0/-0,006 | ||
| >3–6 | -0,020/-0,038 | >3–6 | +0/-0,008 | ||
| >6–10 | -0,025/-0,047 | >6–10 | +0/-0,009 | ||
| >10–18 | -0,032/-0,059 | >10–18 | +0/-0,011 | ||
| >18–30 | -0,040/-0,073 | >18–30 | +0/-0,013 |
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
| Tочность изг | отовления | ||
| D1 | допуск e8 | D | допуск h6 |
| �3 | -0,014/-0,028 | �3 | +0/-0,006 |
| >3–6 | -0,020/-0,038 | >3–6 | +0/-0,008 |
| >6–10 | -0,025/-0,047 | >6–10 | +0/-0,009 |
| >10–18 | -0,032/-0,059 | >10–18 | +0/-0,011 |
| >18–30 | -0,040/-0,073 | >18–30 | +0/-0,013 |
KC637M
| F2AL0060AWS30L060 | 0,60 | 6,00 | 0,55 | 0,60 | 1,80 | 50,00 |
| F2AL0080AWS30L080 | 0,80 | 6,00 | 0,75 | 0,80 | 2,40 | 50,00 |
| F2AL0120AWS30L120 | 1,20 | 6,00 | 1,15 | 1,20 | 3,00 | 50,00 |
| F2AL0150AWS30L150 | 1,50 | 6,00 | 1,45 | 1,50 | 3,80 | 50,00 |
| F2AL0180AWS30L180 | 1,80 | 6,00 | 1,75 | 1,80 | 4,50 | 50,00 |
| F2AL0200AWS30L200 | 2,00 | 6,00 | 1,95 | 2,00 | 5,00 | 50,00 |
| F2AL0300AWS30L300 | 3,00 | 6,00 | 2,85 | 3,00 | 6,00 | 50,00 |
| F2AL0400AWS30L400 | 4,00 | 6,00 | 3,85 | 4,00 | 6,00 | 50,00 |
| F2AL0600AWS30L600 | 6,00 | 6,00 | 5,85 | 6,00 | 9,00 | 50,00 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P171.
| �лучший вы �альтернати | бор вный выбор | |||||
| KC637M | D1 | D | D3 | Ap1 max | L3 | L |
| F2AL0050AWS30L050 | 0,50 | 6,00 | 0,45 | 0,50 | 1,50 | 50,00 |
| F2AL0060AWS30L060 | 0,60 | 6,00 | 0,55 | 0,60 | 1,80 | 50,00 |
| F2AL0080AWS30L080 | 0,80 | 6,00 | 0,75 | 0,80 | 2,40 | 50,00 |
| F2AL0100AWS30L100 | 1,00 | 6,00 | 0,95 | 1,00 | 2,50 | 50,00 |
| F2AL0120AWS30L120 | 1,20 | 6,00 | 1,15 | 1,20 | 3,00 | 50,00 |
| F2AL0150AWS30L150 | 1,50 | 6,00 | 1,45 | 1,50 | 3,80 | 50,00 |
| F2AL0160AWS30L160 | 1,60 | 6,00 | 1,55 | 1,60 | 4,00 | 50,00 |
| F2AL0180AWS30L180 | 1,80 | 6,00 | 1,75 | 1,80 | 4,50 | 50,00 |
| F2AL0200AWS30L200 | 2,00 | 6,00 | 1,95 | 2,00 | 5,00 | 50,00 |
| F2AL0250AWS30L250 | 2,50 | 6,00 | 2,40 | 2,50 | 5,00 | 50,00 |
| F2AL0300AWS30L300 | 3,00 | 6,00 | 2,85 | 3,00 | 6,00 | 50,00 |
| F2AL0400AWS30L400 | 4,00 | 6,00 | 3,85 | 4,00 | 6,00 | 50,00 |
| F2AL0600AWS30L600 | 6,00 | 6,00 | 5,85 | 6,00 | 9,00 | 50,00 |
