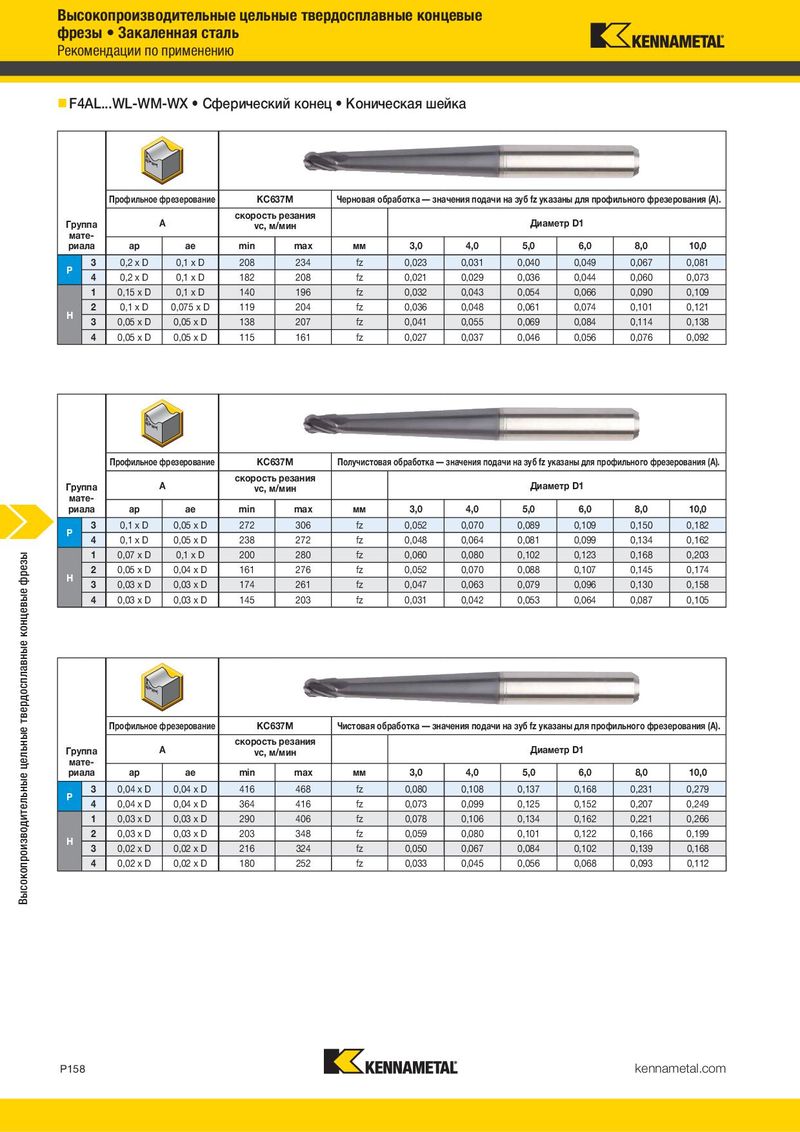

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению „ F4AL...WL-WM-WX • Сферический конец • Коническая шейка Профильное фрезерование KC637M Черновая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A). A скорость резания Диаметр D1 Группа vc, м/мин мате- риала ap ae min max мм 3,0 4,0 5,0 6,0 8,0 10,0 P 3 0,2 x D 0,1 x D 208 234 fz 0,023 0,031 0,040 0,049 0,067 0,081 4 0,2 x D 0,1 x D 182 208 fz 0,021 0,029 0,036 0,044 0,060 0,073 1 0,15 x D 0,1 x D 140 196 fz 0,032 0,043 0,054 0,066 0,090 0,109 H 2 0,1 x D 0,075 x D 119 204 fz 0,036 0,048 0,061 0,074 0,101 0,121 3 0,05 x D 0,05 x D 138 207 fz 0,041 0,055 0,069 0,084 0,114 0,138 4 0,05 x D 0,05 x D 115 161 fz 0,027 0,037 0,046 0,056 0,076 0,092 Профильное фрезерование KC637M Получистовая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A). A скорость резания Диаметр D1 Группа vc, м/мин мате- риала ap ae min max мм 3,0 4,0 5,0 6,0 8,0 10,0 P 3 0,1 x D 0,05 x D 272 306 fz 0,052 0,070 0,089 0,109 0,150 0,182 4 0,1 x D 0,05 x D 238 272 fz 0,048 0,064 0,081 0,099 0,134 0,162 Высокопроизводительные цельные твердосплавные концевые фрезы 1 0,07 x D 0,1 x D 200 280 fz 0,060 0,080 0,102 0,123 0,168 0,203 H 2 0,05 x D 0,04 x D 161 276 fz 0,052 0,070 0,088 0,107 0,145 0,174 3 0,03 x D 0,03 x D 174 261 fz 0,047 0,063 0,079 0,096 0,130 0,158 4 0,03 x D 0,03 x D 145 203 fz 0,031 0,042 0,053 0,064 0,087 0,105 Профильное фрезерование KC637M Чистовая обработка — значения подачи на зуб fz указаны для профильного фрезерования (A). A скорость резания Диаметр D1 Группа vc, м/мин мате- риала ap ae min max мм 3,0 4,0 5,0 6,0 8,0 10,0 P 3 0,04 x D 0,04 x D 416 468 fz 0,080 0,108 0,137 0,168 0,231 0,279 4 0,04 x D 0,04 x D 364 416 fz 0,073 0,099 0,125 0,152 0,207 0,249 1 0,03 x D 0,03 x D 290 406 fz 0,078 0,106 0,134 0,162 0,221 0,266 H 2 0,03 x D 0,03 x D 203 348 fz 0,059 0,080 0,101 0,122 0,166 0,199 3 0,02 x D 0,02 x D 216 324 fz 0,050 0,067 0,084 0,102 0,139 0,168 4 0,02 x D 0,02 x D 180 252 fz 0,033 0,045 0,056 0,068 0,093 0,112 P158 kennametal.com
