F2AB...WL-WM-WX Сферический конец Удлиненная шейка F4AL...WL-WM-WX Сферический конец Коническая шейка

  • Стандартные размеры Kennametal.
  • Стандартные размеры Kennametal.
  • Режущая кромка у центра.
  • Режущая кромка у центра.

Tочность изготовления

D1допуск h10Dдопуск h6
3+0/-0,0403+0/-0,006
>3–6+0/-0,048>3–6+0/-0,008
>6–10+0/-0,058>6–10+0/-0,009
>10–18+0/-0,070>10–18+0/-0,011
>18–30+0/-0,084>18–30+0/-0,013

Tочность изготовления

D1допуск h8Dдопуск h6
3+0/-0,0143+0/-0,006
>3–6+0/-0,018>3–6+0/-0,008
>6–10+0/-0,022>6–10+0/-0,009
>10–18+0/-0,027>10–18+0/-0,011
>18–30+0/-0,033>18–30+0/-0,013

F4AL...WL-WM-WX Сферический конец Коническая шейка

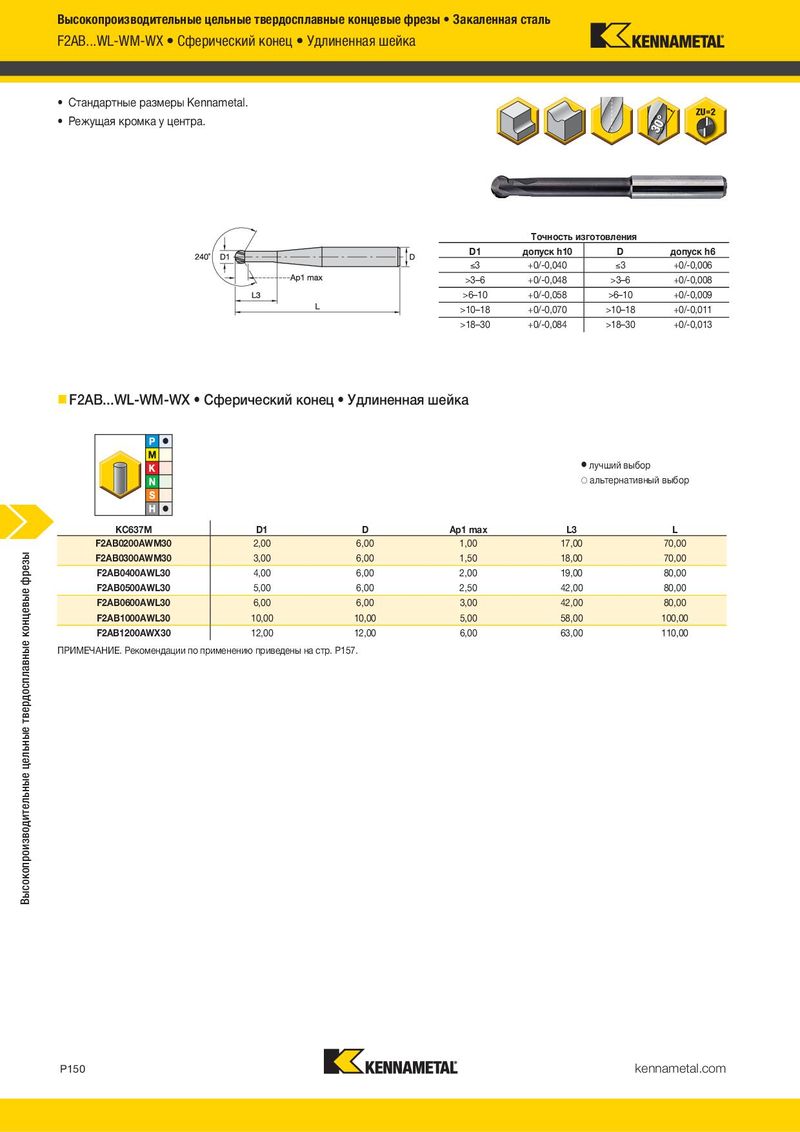

F2AB...WL-WM-WX Сферический конец Удлиненная шейка

лучший выбор альтернативный выбор лучший выбор

Tочность изготовления
D1допуск h10Dдопуск h6
�3+0/-0,040�3+0/-0,006
>3–6+0/-0,048>3–6+0/-0,008
>6–10+0/-0,058>6–10+0/-0,009
>10–18+0/-0,070>10–18+0/-0,011
>18–30+0/-0,084>18–30+0/-0,013

альтернативный выбор

KC637MKC637M D1 D Ap1 max L3 L

ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P157.

F4AL1000AWL30L15010,0012,0015,0015,00100,001.83
F4AL1000AWX30L15010,0012,0015,0015,00150,000.80

ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P158.

�лучший �альтервыбор нативный выбор
KC637MD1DAp1 maxL3L
F2AB0200AWM302,006,001,0017,0070,00
F2AB0300AWM303,006,001,5018,0070,00
F2AB0400AWL304,006,002,0019,0080,00
F2AB0500AWL305,006,002,5042,0080,00
F2AB0600AWL306,006,003,0042,0080,00
F2AB1000AWL3010,0010,005,0058,00100,00
F2AB1200AWX3012,0012,006,0063,00110,00
