Сверла с индексируемыми вставками Drill Fix MULTI

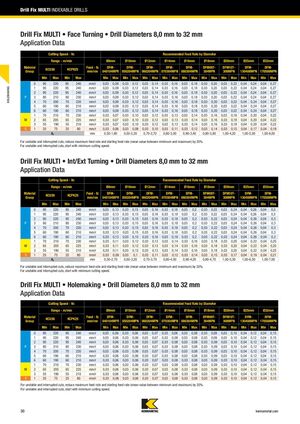

Drill Fix MULTI • Обработка торцовых поверхностей • Диаметры сверел 8,0 мм–32 мм
Данные для обработки
| Группа материала | Скорость резания Vc, м/мин | Рекомендуемая подача на оборот по диаметру | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KCU30 мин | KCU30 макс | KCPK25 мин | KCPK25 макс | Ø8 мм | Ø10 мм | Ø12 мм | Ø14 мм | Ø16 мм | Ø18 мм | Ø20 мм | Ø25 мм | Ø32 мм | |
| P0 | 95 | 220 | 95 | 240 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P1 | 95 | 220 | 95 | 240 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P2 | 95 | 220 | 95 | 240 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P3 | 80 | 210 | 80 | 230 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P4 | 70 | 200 | 70 | 220 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P5 | 60 | 190 | 60 | 210 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| P6 | 60 | 190 | 60 | 210 | 0,03–0,09 | 0,03–0,12 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,04–0,24 | 0,04–0,27 |
| M1 | 70 | 210 | 70 | 230 | 0,03–0,07 | 0,03–0,10 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,04–0,20 | 0,04–0,22 |
| M2 | 65 | 205 | 65 | 225 | 0,03–0,07 | 0,03–0,10 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,04–0,20 | 0,04–0,22 |
| M3 | 55 | 190 | 55 | 210 | 0,03–0,07 | 0,03–0,10 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,04–0,20 | 0,04–0,22 |
| S1 | 25 | 75 | 25 | 80 | 0,03–0,06 | 0,03–0,08 | 0,03–0,10 | 0,03–0,11 | 0,03–0,12 | 0,03–0,14 | 0,03–0,15 | 0,04–0,17 | 0,04–0,19 |
| Ап, мм | 0,50–1,90 | 0,50–2,20 | 0,70–2,70 | 0,80–3,00 | 0,90–3,40 | 0,90–3,80 | 1,00–4,20 | 1,00–5,00 | 1,00–6,00 | ||||
При нестабильной и прерывистой обработке уменьшите максимальную подачу и начальную подачу (среднее значение между минимальным и максимальным) на 20%. При нестабильной и прерывистой обработке начните с минимальной скорости резания.
Drill Fix MULTI • Внутреннее/внешнее точение • Диаметры сверел 8,0 мм–32 мм
Данные для обработки
| Группа материала | Скорость резания Vc, м/мин | Рекомендуемая подача на оборот по диаметру | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KCU30 мин | KCU30 макс | KCPK25 мин | KCPK25 макс | Ø8 мм | Ø10 мм | Ø12 мм | Ø14 мм | Ø16 мм | Ø18 мм | Ø20 мм | Ø25 мм | Ø32 мм | |
| P0 | 95 | 220 | 95 | 240 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P1 | 95 | 220 | 95 | 240 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P2 | 95 | 220 | 95 | 240 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P3 | 80 | 210 | 80 | 230 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P4 | 70 | 200 | 70 | 220 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P5 | 60 | 190 | 60 | 210 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| P6 | 60 | 190 | 60 | 210 | 0,03–0,13 | 0,03–0,15 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,03–0,22 | 0,03–0,24 | 0,04–0,26 | 0,04–0,30 |
| M1 | 70 | 210 | 70 | 230 | 0,03–0,11 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,04–0,22 | 0,04–0,25 |
| M2 | 65 | 205 | 65 | 225 | 0,03–0,11 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,04–0,22 | 0,04–0,25 |
| M3 | 55 | 190 | 55 | 210 | 0,03–0,11 | 0,03–0,12 | 0,03–0,13 | 0,03–0,14 | 0,03–0,16 | 0,03–0,18 | 0,03–0,20 | 0,04–0,22 | 0,04–0,25 |
| S1 | 25 | 75 | 25 | 80 | 0,03–0,09 | 0,03–0,10 | 0,03–0,11 | 0,03–0,12 | 0,03–0,14 | 0,03–0,15 | 0,03–0,17 | 0,04–0,19 | 0,04–0,21 |
| Ап, мм | 0,50–2,70 | 0,50–3,20 | 0,70–3,70 | 0,80–4,00 | 0,90–4,20 | 0,90–4,70 | 1,00–5,30 | 1,00–6,50 | 1,00–7,00 | ||||
При нестабильной и прерывистой обработке уменьшите максимальную подачу и начальную подачу (среднее значение между минимальным и максимальным) на 20%. При нестабильной и прерывистой обработке начните с минимальной скорости резания.
Drill Fix MULTI • Обработка отверстий • Диаметры сверел 8,0 мм–32 мм
Данные для обработки
| Группа материала | Скорость резания Vc, м/мин | Рекомендуемая подача на оборот по диаметру | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KCU30 мин | KCU30 макс | KCPK25 мин | KCPK25 макс | Ø8 мм | Ø10 мм | Ø12 мм | Ø14 мм | Ø16 мм | Ø18 мм | Ø20 мм | Ø25 мм | Ø32 мм | |
| P0 | 95 | 220 | 95 | 240 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P1 | 95 | 220 | 95 | 240 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P2 | 95 | 220 | 95 | 240 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P3 | 80 | 210 | 80 | 230 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P4 | 70 | 200 | 70 | 220 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P5 | 60 | 190 | 60 | 210 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| P6 | 60 | 190 | 60 | 210 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| M1 | 70 | 210 | 70 | 230 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| M2 | 65 | 205 | 65 | 225 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| M3 | 55 | 190 | 55 | 210 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
| S1 | 25 | 75 | 25 | 80 | 0,03–0,06 | 0,03–0,06 | 0,03–0,07 | 0,03–0,08 | 0,03–0,08 | 0,03–0,09 | 0,03–0,10 | 0,04–0,12 | 0,04–0,15 |
При нестабильной и прерывистой обработке уменьшите максимальную подачу и начальную подачу (среднее значение между минимальным и максимальным) на 20%. При нестабильной и прерывистой обработке начните с минимальной скорости резания.
