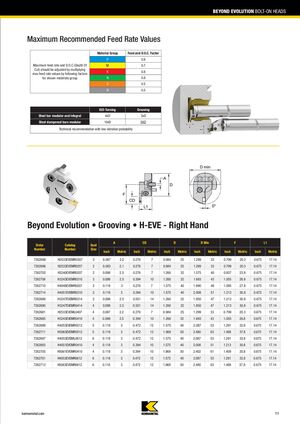

СБОРНЫЕ ГОЛОВКИ BEYOND EVOLUTION

Максимальные рекомендуемые значения подачи

Максимальная подача и глубина резания должны корректироваться путём умножения максимальных значений подачи на коэффициент для показанной группы материала.

Группа материала Коэффициент подачи и глубины резания
P 0.8
M 0.7
K 0.8
N 0.8
S 0.5
H 0.5
ISO-токарная обработка Нарезание канавок
Модульная и интегральная расточная державка из стали 4xD 3xD
Модульная демпфирующая расточная державка из стали 10xD 5XD

Техническая рекомендация при низкой вероятности вибраций

Beyond Evolution • Нарезание канавок • H-EVE — Правая

Номер заказа Каталожный номер Размер посадочного места A CD D D Min F L1
Дюйм Метрика Дюйм Метрика Дюйм Метрика Дюйм Метрика Дюйм Метрика Дюйм Метрика
7262698 H2533EVEMR0307 3 0.087 2.2 0.276 7 0.984 25 1.299 33 0.799 20.3 0.675 17.14
7262696 H2533EVEMR0207 2 0.083 2.1 0.276 7 0.984 25 1.299 33 0.799 20.3 0.675 17.14
7262702 H3240EVEMR0207 2 0.098 2.5 0.276 7 1.260 32 1.575 40 0.937 23.8 0.675 17.14
7262706 H3243EVEMR0310 3 0.098 2.5 0.394 10 1.260 32 1.693 43 1.055 26.8 0.675 17.14
7262710 H4048EVEMR0207 2 0.118 3 0.276 7 1.575 40 1.890 48 1.095 27.8 0.675 17.14
7262714 H4051EVEMR0310 2 0.118 3 0.394 10 1.575 40 2.008 51 1.213 30.8 0.675 17.14
7262689 H3247EVEMR0314 2 0.098 2.5 0.551 14 1.260 32 1.850 47 1.213 30.8 0.675 17.14
7262690 H3247EVEMR0414 4 0.098 2.5 0.551 14 1.260 32 1.850 47 1.213 30.8 0.675 17.14
7262681 H2533EVEML0407 4 0.087 2.2 0.276 7 0.984 25 1.299 33 0.799 20.3 0.675 17.14
7262685 H3243EVEMR0410 4 0.098 2.5 0.394 10 1.260 32 1.693 43 1.055 26.8 0.675 17.14
7262699 H4053EVEMR0512 5 0.118 3 0.472 12 1.575 40 2.087 53 1.291 32.8 0.675 17.14
7262711 H5063EVEMR0512 5 0.118 3 0.472 12 1.969 50 2.480 63 1.488 37.8 0.675 17.14
7262697 H4053EVEML0612 6 0.118 3 0.472 12 1.575 40 2.087 53 1.291 32.8 0.675 17.14
7262693 H4051EVEMR0410 4 0.118 3 0.394 10 1.575 40 2.008 51 1.213 30.8 0.675 17.14
7262705 H5061EVEMR0410 4 0.118 3 0.394 10 1.969 50 2.402 61 1.409 35.8 0.675 17.14
7262701 H4053EVEMR0612 6 0.118 3 0.472 12 1.575 40 2.087 53 1.291 32.8 0.675 17.14
7262713 H5063EVEMR0612 6 0.118 3 0.472 12 1.969 50 2.480 63 1.488 37.8 0.675 17.14
