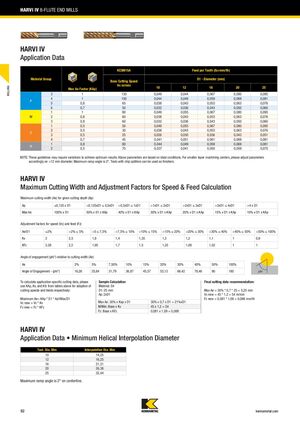

КОНЦЕВЫЕ ФРЕЗЫ HARVI IV С 8 ЗУБЬЯМИ

HARVI IV

Данные режима обработки

Группа материала Максимальный коэффициент Ae (KAp) Базовая скорость резания Vc м/мин Подача на зуб (fz=мм/зуб) - Диаметр D1 (мм)
10 12 16 20 25
P 3 1 130 0,049 0,044 0,067 0,080 0,095
4 1 100 0,044 0,049 0,059 0,069 0,081
5 0,8 65 0,038 0,043 0,053 0,063 0,076
6 0,7 50 0,032 0,036 0,043 0,050 0,060
M 1 1 80 0,049 0,055 0,067 0,080 0,095
2 0,8 60 0,038 0,043 0,053 0,063 0,076
3 0,8 60 0,032 0,036 0,043 0,050 0,060
S 1 0,5 50 0,049 0,055 0,067 0,080 0,095
2 0,5 30 0,038 0,043 0,053 0,063 0,076
3 0,5 25 0,026 0,030 0,036 0,043 0,051
4 0,7 45 0,041 0,051 0,061 0,069 0,081
H 1 0,8 80 0,044 0,049 0,059 0,069 0,081
2 0,5 70 0,037 0,041 0,050 0,059 0,070

ПРИМЕЧАНИЕ: Эти рекомендации могут требовать вариаций для достижения оптимальных результатов. Приведённые выше параметры основаны на идеальных условиях. Для фрезерных станков меньшей конусности, пожалуйста, отрегулируйте параметры соответственно при диаметре >12 мм. Максимальный угол врезания составляет 2°. Инструменты с разделителями стружки могут использоваться как чистовые.

HARVI IV

Максимальная ширина резания и коэффициенты коррекции для расчёта скорости и подачи

Максимальная ширина резания (Ae) для заданной глубины резания (Ap):

Ap ≤0,125 x D1 >0,125xD1 ≤ 0,5xD1 >0,5xD1 ≤ 1xD1 >1xD1 ≤ 2xD1 >2xD1 ≤ 3xD1 >3xD1 ≤ 4xD1 >4 x D1
Макс Ae 100% x D1 50% x D1 x KAp 40% x D1 x KAp 30% x D1 x KAp 20% x D1 x KAp 15% x D1 x KAp 10% x D1 x KAp

Коэффициенты коррекции скорости (Vc) и подачи (Fz):

Ae/D1 ≤2% >2% ≤ 5% >5 ≤ 7,5% >7,5% ≤ 10% >10% ≤ 15% >15% ≤ 20% >20% ≤ 30% >30% ≤ 40% >40% ≤ 50% >50% ≤ 100%
Kv 3 2,5 1,9 1,4 1,35 1,3 1,2 1,1 1 0,9
KFz 3,28 2,3 1,95 1,7 1,5 1,25 1,09 1,02 1 1

Угол входа (phi°) в зависимости от ширины резания (Ae):

Ae 2% 5% 7,50% 10% 15% 20% 30% 40% 50% 100%
Угол входа (phi°) 16,26 25,84 31,79 36,87 45,57 53,13 66,42 78,46 90 180

Для расчёта данных режима обработки, специфичных для приложения, используйте KAp, Kv и KFz из таблиц выше для коррекции скоростей резания и подач соответственно:

  • Максимум Ae= KAp * D1 * Ap1Max/D1
  • Vc новая = Vc * Kv
  • Fz новая = Fz * KFz

Пример расчёта

Материал: S4
D1: 25 мм
Ap: 2xD1

Максимум Ae: 30% x Kap x D1 = 30% x 0,7 x D1 = 21%xD1
М/Мин: Базовый x Kv = 45 x 1,2 = 54
Fz: Базовый x KFz = 0,081 x 1,09 = 0,088

Окончательная рекомендация по режимам:
Макс Ae = 30% * 0,7 * 25 = 5,25 мм
Vc новая = 45 * 1,2 = 54 м/мин
Fz новая = 0,081 * 1,09 = 0,088 мм/зуб

HARVI IV

Данные режима обработки • Минимальный диаметр спирального интерполирования

Диаметр инструмента, мм Диаметр интерполирования, мм
10 14,25
12 16,25
16 21,31
20 26,38
25 32,44

Максимальный угол врезания составляет 2° по центральной оси.
