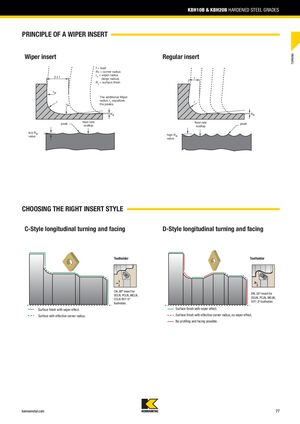

ПРИНЦИП РАБОТЫ ПЛАСТИНЫ С ПОДВАЛЬЦОВКОЙ

ТОЧЕНИЕ

Пластина с подвальцовкой имеет дополнительный радиус подвальцовки (rw), который выравнивает пики микрошероховатости при гладком резании. Это обеспечивает более низкое значение Ra (шероховатость поверхности) по сравнению с обычной пластиной, где основной радиус r работает при двойной подаче (2xf).

Стандартная пластина производит характерный волнообразный профиль с пиками, тогда как пластина с подвальцовкой создаёт более гладкую поверхность за счёт дополнительного малого радиуса при каждом проходе подачи.

ВЫБОР ПРАВИЛЬНОГО СТИЛЯ ПЛАСТИНЫ

Стиль C — продольное точение и торцевание

Державка с вставкой CN…80º (DCLN, PCLN, MCLN, CCLN 95º/-5º) обеспечивает качество поверхности с эффектом подвальцовки. Пластина имеет эффективный радиус вершины благодаря подвальцовке.

Стиль D — продольное точение и торцевание

Державка с вставкой DN…55º (DDJN, PCJN, MDJN, 93º/-3º) обеспечивает качество поверхности с эффектом подвальцовки. Пластина имеет эффективный радиус вершины, но без эффекта профилирования и торцевания. Профилирование и торцевание невозможны.
