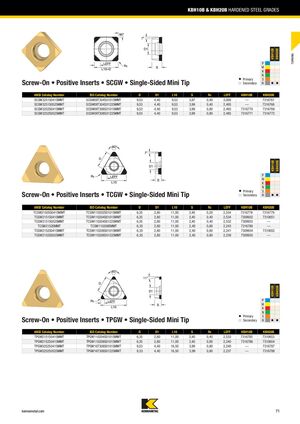

Новинки Kennametal - осень 2025 - страница 73
Навигация
Каталог Kennametal инновации 2019.2
Сменные фрезерные пластины линейки 7792VX Kennametal 2024
Основной каталог Kennametal вращающиеся инструменты 2018
Сменные фрезерные пластины серий PSTS и Mill 4-12KT Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Каталог Kennametal инновации 2021.1
KBH10B и KBH20B - Марки для твёрдых сталей
ТОЧЕНИЕ
Механически крепляемые пластины положительной геометрии SCGW, однозубая мини-пластина
| Каталожный номер ANSI | Каталожный номер ISO | D | D1 | L10 | S | Rı | LEFF | KBH10B | KBH20B |
|---|---|---|---|---|---|---|---|---|---|
| SCGW3251S0415MMT | SCGW09T304S01015MMT | 9,53 | 4,40 | 9,53 | 3,97 | 0,40 | 3,000 | — | 7316767 |
| SCGW3251S0525MMT | SCGW09T304S01225MMT | 9,53 | 4,40 | 9,53 | 3,99 | 0,40 | 2,485 | — | 7316768 |
| SCGW3252S0415MMT | SCGW09T308S01015MMT | 9,53 | 4,40 | 9,53 | 3,99 | 0,80 | 2,493 | 7316770 | 7316769 |
| SCGW3252S0525MMT | SCGW09T308S01225MMT | 9,53 | 4,40 | 9,53 | 3,99 | 0,80 | 2,485 | 7316771 | 7316772 |
Механически крепляемые пластины положительной геометрии TCGW, однозубая мини-пластина
| Каталожный номер ANSI | Каталожный номер ISO | D | D1 | L10 | S | Rı | LEFF | KBH10B | KBH20B |
|---|---|---|---|---|---|---|---|---|---|
| TCGW21505S0415MMT | TCGW110202S01015MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,20 | 2,534 | 7316778 | 7316779 |
| TCGW2151S0415MMT | TCGW110204S01015MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,40 | 2,534 | 7309932 | 7310651 |
| TCGW2151S0525MMT | TCGW110204S01225MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,40 | 2,532 | 7309933 | — |
| TCGW2152EMMT | TCGW110208EMMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,80 | 2,243 | 7316780 | — |
| TCGW2152S0415MMT | TCGW110208S01015MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,80 | 2,241 | 7309934 | 7310652 |
| TCGW2152S0525MMT | TCGW110208S01225MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,80 | 2,239 | 7309935 | — |
Механически крепляемые пластины положительной геометрии TPGW, однозубая мини-пластина
| Каталожный номер ANSI | Каталожный номер ISO | D | D1 | L10 | S | Rı | LEFF | KBH10B | KBH20B |
|---|---|---|---|---|---|---|---|---|---|
| TPGW2151S0415MMT | TPGW110204S01015MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,40 | 2,533 | 7316785 | 7310653 |
| TPGW2152S0415MMT | TPGW110208S01015MMT | 6,35 | 2,80 | 11,00 | 2,40 | 0,80 | 2,240 | 7316786 | 7310654 |
| TPGW3252S0415MMT | TPGW16T308S01015MMT | 9,53 | 4,40 | 16,50 | 3,99 | 0,80 | 2,240 | — | 7316787 |
| TPGW3252S0525MMT | TPGW16T308S01225MMT | 9,53 | 4,40 | 16,50 | 3,99 | 0,80 | 2,237 | — | 7316788 |
