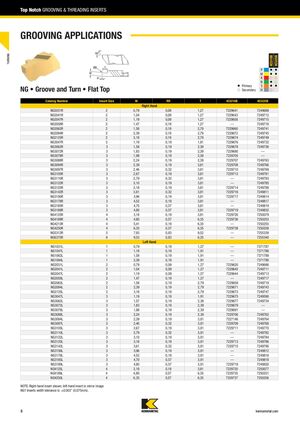

ОБЛАСТИ ПРИМЕНЕНИЯ НАРЕЗАНИЯ КАНАВОК
NG • Нарезание канавок и точение • Плоская вершина
| Номер каталога | Размер пластины | W | RR | T | KCU10B | KCU25B |
|---|---|---|---|---|---|---|
| Правая рука | ||||||
| NG2031R | 2 | 0,79 | 0,09 | 1,27 | 7229641 | 7249689 |
| NG2041R | 2 | 1,04 | 0,09 | 1,27 | 7229643 | 7249712 |
| NG2047R | 2 | 1,19 | 0,09 | 1,27 | 7229658 | 7249715 |
| NG2058R | 2 | 1,47 | 0,19 | 1,27 | — | 7249718 |
| NG2062R | 2 | 1,58 | 0,19 | 2,79 | 7229660 | 7249741 |
| NG2094R | 2 | 2,39 | 0,19 | 2,79 | 7229672 | 7249745 |
| NG2125R | 2 | 3,18 | 0,19 | 2,79 | 7229674 | 7249749 |
| NG3047R | 3 | 1,19 | 0,19 | 1,91 | 7229676 | 7249732 |
| NG3062R | 3 | 1,58 | 0,19 | 2,39 | 7229678 | 7249736 |
| NG3072R | 3 | 1,83 | 0,19 | 2,39 | 7229680 | — |
| NG3078R | 3 | 1,98 | 0,19 | 2,39 | 7229705 | — |
| NG3088R | 3 | 2,24 | 0,19 | 2,39 | 7229707 | 7249763 |
| NG3094R | 3 | 2,39 | 0,19 | 3,81 | 7229708 | 7249766 |
| NG3097R | 3 | 2,46 | 0,32 | 3,81 | 7229710 | 7249769 |
| NG3105R | 3 | 2,67 | 0,19 | 3,81 | 7229712 | 7249781 |
| NG3110R | 3 | 2,79 | 0,32 | 3,81 | — | 7249783 |
| NG3122R | 3 | 3,10 | 0,19 | 3,81 | — | 7249785 |
| NG3125R | 3 | 3,18 | 0,19 | 3,81 | 7229714 | 7249788 |
| NG3142R | 3 | 3,61 | 0,32 | 3,81 | 7229716 | 7249811 |
| NG3156R | 3 | 3,96 | 0,19 | 3,81 | 7229717 | 7249814 |
| NG3178R | 3 | 4,52 | 0,19 | 3,81 | — | 7249817 |
| NG3185R | 3 | 4,70 | 0,57 | 3,81 | — | 7249819 |
| NG3189R | 3 | 4,80 | 0,57 | 3,81 | 7229719 | 7249832 |
| NG4125R | 4 | 3,18 | 0,19 | 3,81 | 7229726 | 7250079 |
| NG4189R | 4 | 4,80 | 0,57 | 6,35 | 7229736 | 7250253 |
| NG4213R | 4 | 5,41 | 0,19 | 6,35 | — | 7250255 |
| NG4250R | 4 | 6,35 | 0,57 | 6,35 | 7229738 | 7250258 |
| NG5312R | 5 | 7,93 | 0,83 | 9,52 | — | 7255339 |
| NG6375R | 6 | 9,53 | 0,83 | 6,35 | — | 7255340 |
| Левая рука | ||||||
| NG1031L | 1 | 0,79 | 0,19 | 1,27 | — | 7371787 |
| NG1047L | 1 | 1,19 | 0,19 | 1,91 | — | 7371788 |
| NG1062L | 1 | 1,58 | 0,19 | 1,91 | — | 7371789 |
| NG1094L | 1 | 2,39 | 0,19 | 1,91 | — | 7371790 |
| NG2031L | 2 | 0,79 | 0,09 | 1,27 | 7229620 | 7249686 |
| NG2041L | 2 | 1,04 | 0,09 | 1,27 | 7229642 | 7249711 |
| NG2047L | 2 | 1,19 | 0,09 | 1,27 | 7229644 | 7249713 |
| NG2058L | 2 | 1,47 | 0,19 | 1,27 | — | 7249717 |
| NG2062L | 2 | 1,58 | 0,19 | 2,79 | 7229659 | 7249719 |
| NG2094L | 2 | 2,39 | 0,19 | 2,79 | 7229671 | 7249743 |
| NG2125L | 2 | 3,18 | 0,19 | 2,79 | 7229673 | 7249747 |
| NG3047L | 3 | 1,19 | 0,19 | 1,91 | 7229675 | 7249590 |
| NG3062L | 3 | 1,57 | 0,19 | 2,38 | 7229677 | 7249734 |
| NG3072L | 3 | 1,83 | 0,19 | 2,39 | 7229679 | — |
| NG3078L | 3 | 1,98 | 0,19 | 2,39 | 7229691 | — |
| NG3088L | 3 | 2,24 | 0,19 | 2,39 | 7229706 | 7249762 |
| NG3094L | 3 | 2,39 | 0,19 | 3,81 | 7227146 | 7249764 |
| NG3097L | 3 | 2,46 | 0,32 | 3,81 | 7229709 | 7249768 |
| NG3105L | 3 | 2,67 | 0,19 | 3,81 | 7229711 | 7249770 |
| NG3110L | 3 | 2,79 | 0,32 | 3,81 | — | 7249782 |
| NG3122L | 3 | 3,10 | 0,19 | 3,81 | — | 7249784 |
| NG3125L | 3 | 3,18 | 0,19 | 3,81 | 7229713 | 7249786 |
| NG3142L | 3 | 3,61 | 0,32 | 3,81 | 7229715 | 7249790 |
| NG3156L | 3 | 3,96 | 0,19 | 3,81 | — | 7249812 |
| NG3178L | 3 | 4,52 | 0,19 | 3,81 | — | 7249816 |
| NG3185L | 3 | 4,70 | 0,57 | 3,81 | — | 7249818 |
| NG3189L | 3 | 4,80 | 0,57 | 3,81 | 7229718 | 7249820 |
| NG4125L | 4 | 3,18 | 0,19 | 3,81 | 7229720 | 7250077 |
| NG4189L | 4 | 4,80 | 0,57 | 6,35 | 7229735 | 7250251 |
| NG4250L | 4 | 6,35 | 0,57 | 6,35 | 7229737 | 7250256 |
ПРИМЕЧАНИЕ: Пластина для правой руки показана; пластина для левой руки является зеркальным отражением. Допуск ширины пластин NG1 составляет ±0,003" (0,075 мм).
