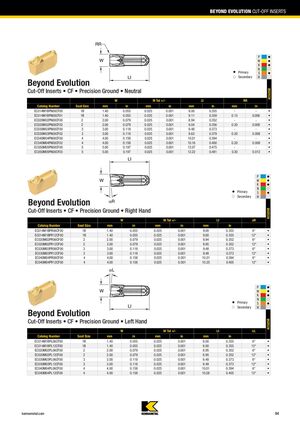

РЕЗЦЫ ДЛЯ ОТРЕЗКИ BEYOND EVOLUTION
Резцы для отрезки • CF • Прецизионное шлифование • Нейтральное
| Артикул | Размер крепления | W, мм | W, дюйм | Допуск W +/−, мм | Допуск W +/−, дюйм | LI, мм | LI, дюйм | RR, мм | RR, дюйм |
|---|---|---|---|---|---|---|---|---|---|
| EC014M1BPN00CF00 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,00 | 0,355 | – | – |
| EC014M1BPN00CF01 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,11 | 0,359 | 0,15 | 0,006 |
| EC020M02PN00CF00 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 8,94 | 0,352 | – | – |
| EC020M02PN00CF02 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 9,04 | 0,356 | 0,20 | 0,008 |
| EC030M03PN00CF00 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,48 | 0,373 | – | – |
| EC030M03PN00CF02 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,63 | 0,379 | 0,20 | 0,008 |
| EC040M04PN00CF00 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,01 | 0,394 | – | – |
| EC040M04PN00CF02 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,16 | 0,400 | 0,20 | 0,008 |
| EC050M05PN00CF00 | 5 | 5,00 | 0,197 | 0,025 | 0,001 | 12,07 | 0,475 | – | – |
| EC050M05PN00CF03 | 5 | 5,00 | 0,197 | 0,025 | 0,001 | 12,22 | 0,481 | 0,30 | 0,012 |
Резцы для отрезки • CF • Прецизионное шлифование • Правое
| Артикул | Размер крепления | W, мм | W, дюйм | Допуск W +/−, мм | Допуск W +/−, дюйм | LI, мм | LI, дюйм | R |
|---|---|---|---|---|---|---|---|---|
| EC014M1BPR06CF00 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,00 | 0,355 | 6° |
| EC014M1BPR12CF00 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,00 | 0,355 | 12° |
| EC020M02PR06CF00 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 8,94 | 0,352 | 6° |
| EC020M02PR12CF00 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 8,95 | 0,352 | 12° |
| EC030M03PR06CF00 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,48 | 0,373 | 6° |
| EC030M03PR12CF00 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,48 | 0,373 | 12° |
| EC040M04PR06CF00 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,01 | 0,394 | 6° |
| EC040M04PR12CF00 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,25 | 0,405 | 12° |
Резцы для отрезки • CF • Прецизионное шлифование • Левое
| Артикул | Размер крепления | W, мм | W, дюйм | Допуск W +/−, мм | Допуск W +/−, дюйм | LI, мм | LI, дюйм | L |
|---|---|---|---|---|---|---|---|---|
| EC014M1BPL06CF00 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,00 | 0,355 | 6° |
| EC014M1BPL12CF00 | 1B | 1,40 | 0,055 | 0,025 | 0,001 | 9,00 | 0,355 | 12° |
| EC020M02PL06CF00 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 8,95 | 0,352 | 6° |
| EC020M02PL12CF00 | 2 | 2,00 | 0,079 | 0,025 | 0,001 | 8,95 | 0,352 | 12° |
| EC030M03PL06CF00 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,48 | 0,373 | 6° |
| EC030M03PL12CF00 | 3 | 3,00 | 0,118 | 0,025 | 0,001 | 9,48 | 0,373 | 12° |
| EC040M04PL06CF00 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,01 | 0,394 | 6° |
| EC040M04PL12CF00 | 4 | 4,00 | 0,158 | 0,025 | 0,001 | 10,28 | 0,405 | 12° |
