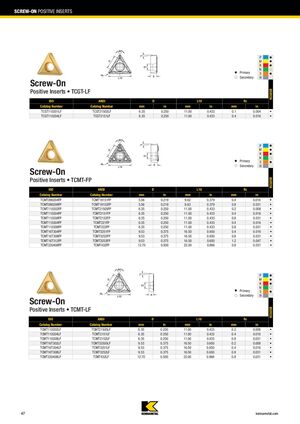

Пластины с резьбовым креплением позитивной геометрии
Пластины • TCGT-LF
| Каталожный номер ISO | Каталожный номер ANSI | D (мм) | D (дюйм) | L10 (мм) | L10 (дюйм) | R (мм) | R (дюйм) |
|---|---|---|---|---|---|---|---|
| TCGT110201LF | TCGT21502LF | 6.35 | 0.250 | 11.00 | 0.433 | 0.1 | 0.004 |
| TCGT110204LF | TCGT2151LF | 6.35 | 0.250 | 11.00 | 0.433 | 0.4 | 0.016 |
Пластины • TCMT-FP
| Каталожный номер ISO | Каталожный номер ANSI | D (мм) | D (дюйм) | L10 (мм) | L10 (дюйм) | R (мм) | R (дюйм) |
|---|---|---|---|---|---|---|---|
| TCMT090204FP | TCMT18151FP | 5.56 | 0.219 | 9.62 | 0.379 | 0.4 | 0.016 |
| TCMT090208FP | TCMT18152FP | 5.56 | 0.219 | 9.63 | 0.379 | 0.8 | 0.031 |
| TCMT110202FP | TCMT21505FP | 6.35 | 0.250 | 11.00 | 0.433 | 0.2 | 0.008 |
| TCMT110204FP | TCMT2151FP | 6.35 | 0.250 | 11.00 | 0.433 | 0.4 | 0.016 |
| TCMT110208FP | TCMT2152FP | 6.35 | 0.250 | 11.00 | 0.433 | 0.8 | 0.031 |
| TCMT110304FP | TCMT221FP | 6.35 | 0.250 | 11.00 | 0.433 | 0.4 | 0.016 |
| TCMT110308FP | TCMT222FP | 6.35 | 0.250 | 11.00 | 0.433 | 0.8 | 0.031 |
| TCMT16T304FP | TCMT3251FP | 9.53 | 0.375 | 16.50 | 0.650 | 0.4 | 0.016 |
| TCMT16T308FP | TCMT3252FP | 9.53 | 0.375 | 16.50 | 0.650 | 0.8 | 0.031 |
| TCMT16T312FP | TCMT3253FP | 9.53 | 0.375 | 16.50 | 0.650 | 1.2 | 0.047 |
| TCMT220408FP | TCMT432FP | 12.70 | 0.500 | 22.00 | 0.866 | 0.8 | 0.031 |
Пластины • TCMT-LF
| Каталожный номер ISO | Каталожный номер ANSI | D (мм) | D (дюйм) | L10 (мм) | L10 (дюйм) | R (мм) | R (дюйм) |
|---|---|---|---|---|---|---|---|
| TCMT110202LF | TCMT21505LF | 6.35 | 0.250 | 11.00 | 0.433 | 0.2 | 0.008 |
| TCMT110204LF | TCMT2151LF | 6.35 | 0.250 | 11.00 | 0.433 | 0.4 | 0.016 |
| TCMT110208LF | TCMT2152LF | 6.35 | 0.250 | 11.00 | 0.433 | 0.8 | 0.031 |
| TCMT16T302LF | TCMT32505LF | 9.53 | 0.375 | 16.50 | 0.650 | 0.2 | 0.008 |
| TCMT16T304LF | TCMT3251LF | 9.53 | 0.375 | 16.50 | 0.650 | 0.4 | 0.016 |
| TCMT16T308LF | TCMT3252LF | 9.53 | 0.375 | 16.50 | 0.650 | 0.8 | 0.031 |
| TCMT220408LF | TCMT432LF | 12.70 | 0.500 | 22.00 | 0.866 | 0.8 | 0.031 |
