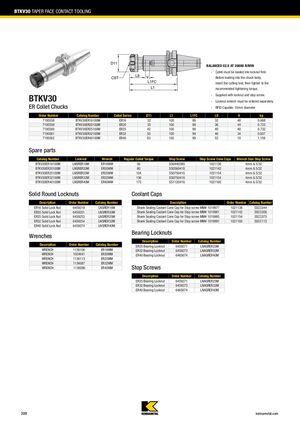

ИНСТРУМЕНТ BTKV30 С КОНТАКТНОЙ КОНИЧЕСКОЙ ПОВЕРХНОСТЬЮ

Патроны с коническими втулками ER

Сбалансирован G2.5 при 20000 об/мин

  • Втулка должна быть загружена в стопорную гайку в первую очередь. Перед загрузкой в корпус патрона установите режущий инструмент, затем затяните с рекомендуемым моментом затяжки.
  • Поставляется со стопорной гайкой и стопорным винтом.
  • Ключ для стопорной гайки должен заказываться отдельно.
  • RFID совместимость: диаметр 10 мм
Номер заказа Номер каталога Серия втулок D11 L1 L1FC L9 V кг
7195558 BTKV30ER16100M ER16 32 100 99 32 48 0.668
7195559 BTKV30ER20100M ER20 35 100 99 36 44 0.723
7195560 BTKV30ER25100M ER25 42 100 99 40 40 0.732
7195561 BTKV30ER32100M ER32 50 100 99 46 34 0.937
7195562 BTKV30ER40100M ER40 63 100 99 52 10 1.159

Запасные части

Номер каталога Стопорная гайка Ключ Момент затяжки обычной втулки Стопорный винт Конусные колпачки стопорного винта Размер ключа стопорного винта
BTKV30ER16100M LNSRER16M ER16WM 56 SS044038G 1021138 4 мм и 5/32
BTKV30ER20100M LNSRER20M ER20WM 80 SS056041G 1021142 4 мм и 5/32
BTKV30ER25100M LNSRER25M ER25WM 104 SS075041G 1021154 4 мм и 5/32
BTKV30ER32100M LNSRER32M ER32WM 136 SS075041G 1021154 4 мм и 5/32
BTKV30ER40100M LNSRER40M ER40WM 175 SS112041G 1021160 4 мм и 5/32

Цельные круглые стопорные гайки

Описание Номер заказа Номер каталога
Цельная стопорная гайка ER16 6459219 LNSRER16M
Цельная стопорная гайка ER20 6459251 LNSRER20M
Цельная стопорная гайка ER25 6459253 LNSRER25M
Цельная стопорная гайка ER32 6459254 LNSRER32M
Цельная стопорная гайка ER40 6459274 LNSRER40M

Колпачки для подачи СОЖ

Описание Номер заказа Номер каталога
Конусный колпачок для герметизации и подачи СОЖ для стопорного винта MM# 1019977 1021138 SSCC044
Конусный колпачок для герметизации и подачи СОЖ для стопорного винта MM# 1019981 1021142 SSCC056
Конусный колпачок для герметизации и подачи СОЖ для стопорного винта MM# 1019985 1021154 SSCC075
Конусный колпачок для герметизации и подачи СОЖ для стопорного винта MM# 1019991 1021160 SSCC112

Подшипниковые стопорные гайки

Описание Номер заказа Номер каталога
Подшипниковая стопорная гайка ER25 6459271 LNAGRER25M
Подшипниковая стопорная гайка ER32 6459273 LNAGRER32M
Подшипниковая стопорная гайка ER40 6465674 LNAGRER40M

Ключи

Описание Номер заказа Номер каталога
Ключ 1136106 ER16WM
Ключ 1024641 ER20WM
Ключ 1136113 ER25WM
Ключ 1136087 ER32WM
Ключ 1136096 ER40WM

Стопорные винты

Описание Номер заказа Номер каталога
Подшипниковая стопорная гайка ER25 6459271 LNAGRER25M
Подшипниковая стопорная гайка ER32 6459273 LNAGRER32M
Подшипниковая стопорная гайка ER40 6465674 LNAGRER40M
