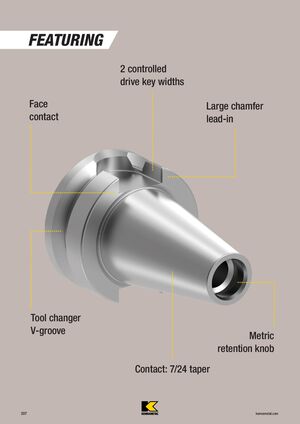

BTKV30 КОНИЧЕСКОЕ КОНТАКТНОЕ ИНСТРУМЕНТАЛЬНОЕ КРЕПЛЕНИЕ

Держатели инструмента со сжимной посадкой BTKV30

УРАВНОВЕШЕНО G2.5 ПРИ 25000 ОБ/МИН

  • Точная балансировка с опциональными установочными винтами M6
  • Подходит для режущих инструментов из твердого сплава и быстрорежущей стали
  • Не перегревайте. Перегрев уничтожит точность и функциональность держателя инструмента
  • Поставляется с установочным винтом
  • Возможность RFID: диаметр 10 мм
Номер заказа Номер каталога D1 D2 D21 L1 L1FC L2 L9 V Установочный винт Размер гаечного ключа Масса, кг
7195533 BTKV30HPVTT06075M 6 21 26.9 75.0 74.0 52.9 26 10 TTSS05014M 2,5 мм 0.56
7195534 BTKV30HPVTT08075M 8 21 26.9 75.0 74.0 52.9 26 10 TTS06014M 3 мм 0.547
7195535 BTKV30HPVTT10075M 10 24 31 75.0 74.0 52.9 31 10 TTSS08014M 4 мм 0.591
7195536 BTKV30HPVTT12075M 12 24 31 75.0 74.0 52.9 36 10 TTSS10014M 5 мм 0.578
7195537 BTKV30HPVTT16075M 16 27 31.9 75.0 74.0 52.9 39 10 TTSS12014M 6 мм 0.591
7195538 BTKV30HPVTT20090M 20 33 40.92 90.0 89.0 67.9 41 10 TTSS16014M 8 мм 0.813

Установочные винты

Номер заказа Номер каталога
3960479 TTSS05014M
3960480 TTS06014M
3960481 TTSS08014M
3960482 TTSS10014M
3960493 TTSS12014M
3960494 TTSS16014M

Другие запасные части

Описание: БАЛАНСИРОВОЧНЫЕ ВИНТЫ (M5-0.8p x 4)

Номер заказа: 4107495, Номер каталога: MS-1937

Требование по допуску хвостовика инструмента: h6 (по стандарту ISO для точной посадки)

Диаметр хвостовика режущего инструмента Допуск, мм
6 мм 0,000/–0,008
8 мм, 10 мм 0,000/–0,009
12 мм, 16 мм 0,000/–0,011
20 мм 0,000/–0,013

Гидравлические патроны BTKV30 • HP

УРАВНОВЕШЕНО G2.5 ПРИ 25000 ОБ/МИН

  • Не перетягивайте винт привода. Затягивайте вручную до ощущения упора
  • Гаечные ключи должны заказываться отдельно
  • Поставляется с установочным винтом
  • Редукционные втулки доступны и должны заказываться отдельно
  • Возможность RFID: диаметр 10 мм
Номер заказа Номер каталога D1 D2 D21 L1 L2 L9 V Размер гаечного ключа привода Винт привода Размер гаечного ключа установочного винта Установочный винт Масса, кг
7195563 BTKV30HC12085M 12 31.54 31.85 85 40 36 10 170.135 5 мм 170.002 2.5 мм 0.686
7195564 BTKV30HC20100M 20 41.54 49.85 100 48 42 10 170.135 5 мм 170.003 3 мм 1.091

Гаечный ключ привода

Описание Номер заказа Номер каталога
ОТВЕРТКА SW5 1138748 170.135

Гаечный ключ установочного винта

Описание Номер заказа Номер каталога
ГАЕЧНЫЙ КЛЮЧ DIN 911 SW 2,5 1138297 170.002
ГАЕЧНЫЙ КЛЮЧ DIN 911 SW 3 1138307 170.003
