TopSwiss MBS MF ДЕРЖАВКИ

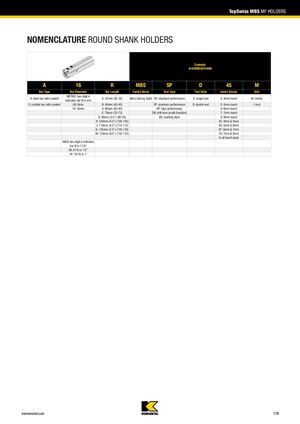

Номенклатура круглых хвостовиков

Пример: A16RMBSSPD45M

A 16 R MBS SP D 45 M
Тип стержня Диаметр стержня Длина стержня Наименование семейства Тип инструмента Стиль инструмента Размер(ы) пластины Единица
A: стальной стержень с охлаждением
E: твердосплавный стержень с охлаждением		 МЕТРИЧЕСКАЯ: двузначный номер указывает диаметр стержня в мм
08: 8 мм
16: 16 мм

ДЮЙМОВАЯ: двузначный номер указывает диаметр стержня в 1/16"
08: 8/16 или 1/2"
16: 16/16 или 1"		 A: 32 мм (30-35)
B: 40 мм (40-45)
D: 60 мм (60-65)
E: 70 мм (70-75)
G: 90 мм (3,5") (90-95)
H: 100 мм (4,0") (100-105)
J: 110 мм (4,5") (110-115)
K: 125 мм (5,0") (120-135)
M: 150 мм (6,0") (150-155)		 Твердая микросверловка SP: стандартная производительность
PP: премиум производительность
HP: высокая производительность
DB: сверловка (многофункциональная)
BS: втулочное исполнение		 S: односторонний
D: двусторонний		 4: пластина 4 мм
5: пластина 5 мм
6: пластина 6 мм
7: пластина 7 мм
8: пластина 8 мм
45: пластины 4 и 5 мм
56: пластины 5 и 6 мм
67: пластины 6 и 7 мм
78: пластины 7 и 8 мм
0: все размеры пластин		 M: метрическая
I: дюймовая
