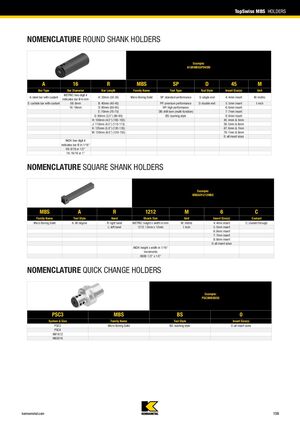

TopSwiss MBS HOLDERS

Номенклатура державок с круглым хвостовиком

Пример: A16RMBSSPD45M

A 16 R MBS SP D 45 M
Тип стержня Диаметр стержня Длина стержня Семейство державок Тип резца Стиль державки Размер пластины Единица измерения
A: стальной стержень с охлаждением
E: карбидный стержень с охлаждением		 МЕТРИЧЕСКАЯ: двухзначное число
08: 8 мм
16: 16 мм

ДЮЙМ: двухзначное число
08: 8/16 или 1/2"
16: 16/16 или 1"		 A: 32 мм (30-35)
B: 40 мм (40-45)
D: 60 мм (60-65)
E: 70 мм (70-75)
G: 90 мм (3.5") (90-95)
H: 100 мм (4.0") (100-105)
J: 110 мм (4.5") (110-115)
K: 125 мм (5.0") (120-135)
M: 150 мм (6.0") (150-155)		 Micro Boring Solid SP: стандартная производительность
PP: повышенная производительность
HP: высокая производительность
DB: сверление (многофункцион.)
BS: тип с втулкой		 S: одноконечная
D: двухконечная		 4: пластина 4 мм
5: пластина 5 мм
6: пластина 6 мм
7: пластина 7 мм
8: пластина 8 мм
45: пластины 4 и 5 мм
56: пластины 5 и 6 мм
67: пластины 6 и 7 мм
78: пластины 7 и 8 мм
0: все размеры пластин		 M: метрическая
I: дюйм

Номенклатура державок с квадратным хвостовиком

Пример: MBSAR1212M6C

MBS A R 1212 M 6 C
Семейство державок Стиль державки Ориентация Размер хвостовика Единица измерения Размер пластины Охлаждение
Micro Boring Solid A: 90 градусов R: правая
L: левая		 МЕТРИЧЕСКАЯ: высота x ширина в мм
1212: 12 мм x 12 мм

ДЮЙМ: высота x ширина в 1/16"
0808: 1/2" x 1/2"		 M: метрическая
I: дюйм		 4: пластина 4 мм
5: пластина 5 мм
6: пластина 6 мм
7: пластина 7 мм
8: пластина 8 мм
0: все размеры пластин		 C: охлаждение через державку

Номенклатура быстросменных державок

Пример: PSC3MBSBS0

PSC3 MBS BS 0
Система и размер Семейство державок Стиль державки Размер пластины
PSC3
PSC4
KM1612
KM2016		 Micro Boring Solid BS: тип с втулкой 0: все размеры пластин
