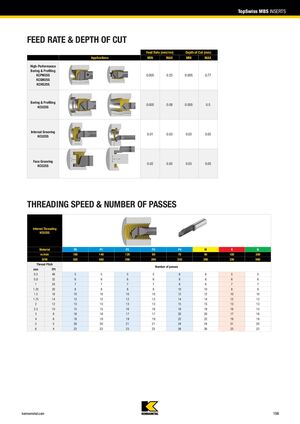

TopSwiss MBS INSERTS

Подача и глубина резания

Применение Подача (мм/об) Глубина резания (мм)
МИН МАКС МИН МАКС
Высокопроизводительное
Растачивание и профилирование
KCPM25S, KCSM25S, KCHS25S		 0.005 0.25 0.005 0.77
Растачивание и профилирование
KCU25S		 0.005 0.08 0.005 0.5
Внутреннее нарезание канавок
KCU25S		 0.01 0.03 0.03 0.05
Обработка торцевых канавок
KCU25S		 0.02 0.05 0.03 0.05

Скорость нарезания резьбы и количество проходов

Внутреннее нарезание резьбы

KCU25S

Материал P0 P1 P2 P3 P4 M K N
м/мин
160 140 120 90 70 90 100 300
SFM
520 460 390 290 230 290 330 980
Шаг резьбы Количество проходов
мм TPI P0 P1 P2 P3 P4 M K N
0.5 48 5 5 5 5 8 8 5 5
0.8 32 6 6 6 6 8 8 6 6
1 24 7 7 7 7 8 8 7 7
1.25 20 8 8 8 8 10 10 8 8
1.5 16 10 10 10 10 12 12 10 10
1.75 14 12 12 12 12 14 14 12 12
2 12 13 13 13 13 15 15 13 13
2.5 10 15 15 16 16 18 18 16 15
3 8 16 16 17 17 20 20 17 16
4 6 18 18 19 19 22 22 19 18
5 5 20 20 21 21 24 24 21 20
6 4 22 22 23 23 26 26 23 22
