Высокопроизводительная монолитная твердосплавная торцевая фреза

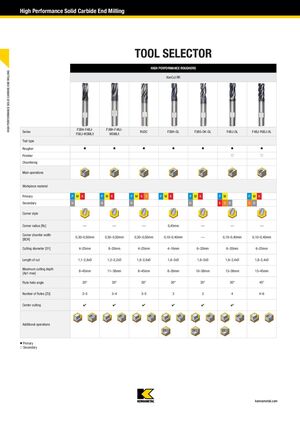

Селектор инструментов — Высокопроизводительные чистовые резцы

Серия F3BH-F4BJ-F5BJ-WSMLX F3BH-F4BJ-WSMLX F3BH-DL F3BS-DK-DL F4BJ-DL F4BJ-F6BJ-DL RUDC
Тип инструмента
Чистовик
Скругление
Основные операции
Материал заготовки
Первичный P M K P M K P M K S P M K P M K P M P M K
Вторичный H H H H K S H S H
Стиль угла
Радиус угла [Rİ] — — — 0,45 мм — — —
Ширина фаски угла [BCH] 0,30–0,50 мм 0,30–0,50 мм 0,30–0,50 мм 0,10–0,40 мм — 0,10–0,40 мм 0,10–0,40 мм
Диаметр резания [D1] 4–25 мм 8–20 мм 4–25 мм 4–16 мм 6–20 мм 6–20 мм 6–25 мм
Длина стружечной канавки 1,1–2,8xD 1,2–2,2xD 1,8–2,6xD 1,6–2xD 1,6–2xD 1,9–2,4xD 1,8–2,4xD
Максимальная глубина резания [Ap1 макс] 8–45 мм 11–38 мм 8–45 мм 8–26 мм 10–38 мм 13–38 мм 13–45 мм
Угол спирали стружечной канавки 20° 20° 30° 30° 35° 30° 45°
Количество зубьев [ZU] 3–5 3–4 3–5 3 3 4 4–6
Центральное резание
Дополнительные операции
Первичный
Вторичный
