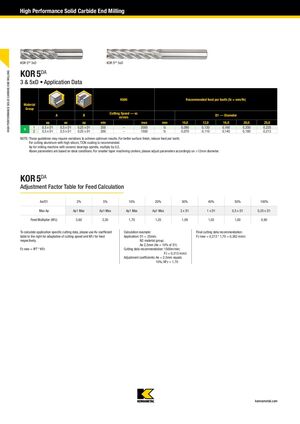

Монолитные концевые фрезы Kennametal 2024 - страница 86

Предыдущая страница Следующая страница

Навигация

Высокопроизводительная монолитная твердосплавная торцевая фреза

KOR 5DA — Данные для обработки 3 и 5xD

K600

Группа материалов Ap (мм) Ae (мм) Ap (мм) Скорость резания Vc (м/мин) Рекомендуемая подача на зуб (fz = мм/зуб)
A B мин – макс D1 = 10,0 мм D1 = 12,0 мм D1 = 16,0 мм D1 = 20,0 мм D1 = 25,0 мм
N 0,5 x D1 0,5 x D1 0,25 x D1 200 – 2000 0,080 0,120 0,160 0,200 0,225
Категория 2 200 – 1500 0,070 0,110 0,140 0,180 0,213

Примечание: Эти рекомендации могут требовать вариаций для достижения оптимальных результатов. Для улучшения качества поверхности уменьшите подачу на зуб. При фрезеровании алюминия с высоким содержанием кремния рекомендуется покрытие TiCN. Ap для станка с керамическими подшипниками шпинделя следует умножить на 0,5. Приведенные выше параметры основаны на идеальных условиях. Для фрезерных центров меньшего размера отрегулируйте параметры соответственно для диаметра более 12 мм.

KOR 5DA — Таблица коэффициентов коррекции для расчета подачи

Ae/D1 2% 5% 10% 20% 30% 40% 50% 100%
Макс Ap Ap1 Макс Ap1 Макс Ap1 Макс Ap1 Макс 2 x D1 1 x D1 0,5 x D1 0,25 x D1
Множитель подачи (KFz) 3,60 2,30 1,70 1,25 1,09 1,02 1,00 0,90

Для расчета данных резания для конкретного применения используйте коэффициент Kv из таблицы справа для адаптации скорости резания и KFz для подачи соответственно.

Fz новая = IPT × KFz

Пример расчета:

Применение: D1 = 25 мм; группа материалов N2; Ae 2,5 мм (Ae = 10% от D1)

Рекомендация данных резания: 1500 м/мин; Fz = 0,213 мм/з

Коэффициенты коррекции: Ae = 2,5 мм соответствует 10%; KFz = 1,70

Окончательная рекомендация данных резания: Fz новая = 0,213 × 1,70 = 0,362 мм/з
