Высокопроизводительные твёрдосплавные концевые фрезы

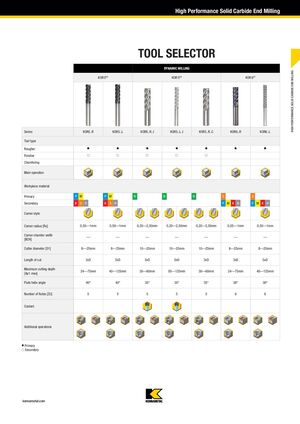

Селектор инструмента

Динамическое фрезерование

KOR 5DS

Серия KOR5..R KOR5..L
Тип инструмента
Черновой резец • •
Материал заготовки
Основной P M P M
Вторичный K S H K S H
Радиус угла [Ri] 0,50–1 мм 0,50–1 мм
Диаметр резца [D1] 8–25 мм 8–25 мм
Длина резания 3xD 5xD
Максимальная глубина резания [Ap1 max] 24–75 мм 40–125 мм
Угол винта канавки 40° 40°
Количество канавок [ZU] 5 5

KOR 5DA

Серия KOR5..R..I KOR5..L..I KOR5..R..C
Тип инструмента
Черновой резец • • •
Материал заготовки
Основной N N N
Радиус угла [Ri] 0,20–2,50 мм 0,20–2,50 мм 0,20–2,50 мм
Диаметр резца [D1] 10–25 мм 10–25 мм 10–25 мм
Длина резания 3xD 5xD 3xD
Максимальная глубина резания [Ap1 max] 30–60 мм 50–125 мм 30–60 мм
Угол винта канавки 35° 35° 35°
Количество канавок [ZU] 5 5 5

KOR 6DT

Серия KOR6..R KOR6..L
Тип инструмента
Черновой резец • •
Материал заготовки
Основной S S
Вторичный P M K H P M K H
Радиус угла [Ri] 0,05–1 мм 0,50–1 мм
Диаметр резца [D1] 8–25 мм 8–25 мм
Длина резания 3xD 5xD
Максимальная глубина резания [Ap1 max] 24–75 мм 40–125 мм
Угол винта канавки 38° 38°
Количество канавок [ZU] 6 6
