Высокопроизводительные твёрдосплавные концевые фрезы

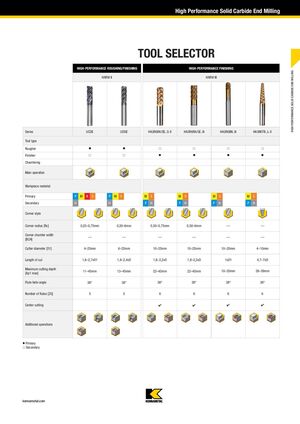

Селектор инструмента

Высокопроизводительная черновая и чистовая обработка

HARVI II

Серия UCDE UDDE
Тип инструмента
Черновой резец • •
Чистовой резец
Материал заготовки
Основной P M K S P M
Вторичный S H H
Радиус угла [Ri] 0,25–0,75 мм 0,20–6 мм
Диаметр резца [D1] 4–25 мм 6–25 мм
Длина резания 1,8–2,7xD1 1,8–2,4xD
Максимальная глубина резания [Ap1 max] 11–45 мм 13–45 мм
Угол винта канавки 38° 38°
Количество канавок [ZU] 5 5

Высокопроизводительная чистовая обработка

HARVI III

Серия HA3R6RA/SE..S-X HA3R6RA/SE..N HA3R6BN..N HA3R6TB..L-X
Тип инструмента
Черновой резец
Чистовой резец • • • •
Материал заготовки
Основной M S M S M S M S
Вторичный P H P H P H P H
Радиус угла [Ri] 0,50–0,75 мм 0,50–6 мм — —
Диаметр резца [D1] 10–25 мм 10–25 мм 10–20 мм 4–10 мм
Длина резания 1,8–2,2xD 1,8–2,2xD 1xD1 4,7–7xD
Максимальная глубина резания [Ap1 max] 22–45 мм 22–45 мм 10–20 мм 26–39 мм
Угол винта канавки 38° 38° 38° 38°
Количество канавок [ZU] 6 6 6 6
