Высокопроизводительные твёрдосплавные концевые фрезы

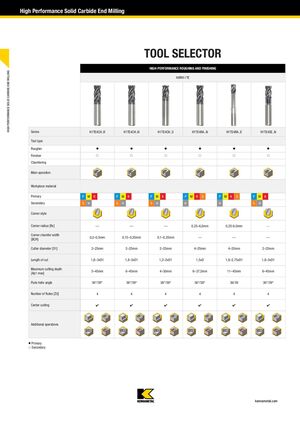

Селектор инструмента

Высокопроизводительная черновая и чистовая обработка

HARVI I TE

Серия H1TE4CH..R H1TE4CH..N H1TE4CH..S H1TE4RA..N H1TE4RA..E H1TE4SE..N
Тип инструмента
Черновой резец •
Чистовой резец •
Снятие фасок
Материал заготовки
Основной P M K P M K P M K P M K S P M K P M K
Вторичный S H S H S H H H S H
Стиль угла
Радиус угла [Ri] — — — 0,25–6,0 мм 0,25–6,0 мм —
Ширина фаски угла [BCH] 0,2–0,5 мм 0,15–0,35 мм 0,1–0,35 мм — — —
Диаметр резца [D1] 2–25 мм 2–25 мм 2–25 мм 4–25 мм 4–25 мм 2–25 мм
Длина резания 1,8–3xD1 1,8–3xD1 1,2–2xD1 1,5xD 1,8–2,75xD1 1,8–3xD1
Максимальная глубина резания [Ap1 max] 5–45 мм 6–45 мм 4–30 мм 6–37,5 мм 11–45 мм 6–45 мм
Угол винта канавки 36°/39° 36°/39° 36°/39° 36°/39° 36/39 36°/39°
Количество канавок [ZU] 4 4 4 4 4 4
Резание по центру
Дополнительные операции
Основной
Вторичный
