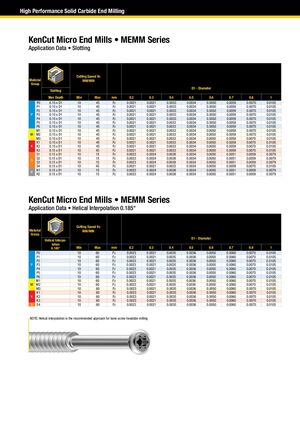

High Performance Solid Carbide End Milling
KenCut Micro End Mills • MEMM Series
Данные применения • Прорезание щелей
| Группа материалов | Прорезание щелей | Скорость резания Vc, м/мин | Подача | D1 - Диаметр, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Макс. глубина | Мин | Макс | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | |||
| P0 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P1 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P2 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P3 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P4 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P5 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| P6 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| M1 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| M2 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| M3 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| K1 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| K2 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| K3 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| S1 | 0,15 × D1 | 10 | 15 | Fz | 0,0023 | 0,0024 | 0,0038 | 0,0034 | 0,0050 | 0,0051 | 0,0059 | 0,0079 | |
| S2 | 0,15 × D1 | 10 | 15 | Fz | 0,0023 | 0,0024 | 0,0038 | 0,0034 | 0,0050 | 0,0051 | 0,0059 | 0,0079 | |
| S3 | 0,15 × D1 | 10 | 15 | Fz | 0,0023 | 0,0024 | 0,0038 | 0,0034 | 0,0050 | 0,0051 | 0,0059 | 0,0079 | |
| S4 | 0,15 × D1 | 10 | 45 | Fz | 0,0021 | 0,0021 | 0,0033 | 0,0034 | 0,0050 | 0,0059 | 0,0070 | 0,0105 | |
| H1 | 0,15 × D1 | 10 | 15 | Fz | 0,0023 | 0,0024 | 0,0038 | 0,0034 | 0,0050 | 0,0051 | 0,0059 | 0,0079 | |
| H2 | 0,15 × D1 | 10 | 15 | Fz | 0,0023 | 0,0024 | 0,0038 | 0,0034 | 0,0050 | 0,0051 | 0,0059 | 0,0079 | |
KenCut Micro End Mills • MEMM Series
Данные применения • Спиральная интерполяция 0,185°
| Группа материалов | Спиральная интерполяция 0,185° | Скорость резания Vc, м/мин | Подача | D1 - Диаметр, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мин | Макс | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | ||||
| P0 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P1 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P2 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P3 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P4 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P5 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| P6 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| M1 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| M2 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| M3 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| K1 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| K2 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| K3 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
| S4 | 10 | 60 | Fz | 0,0023 | 0,0021 | 0,0035 | 0,0036 | 0,0050 | 0,0060 | 0,0070 | 0,0105 | ||
ПРИМЕЧАНИЕ: Спиральная интерполяция является рекомендуемым способом для фрезерования шестигранных отверстий костных винтов.
