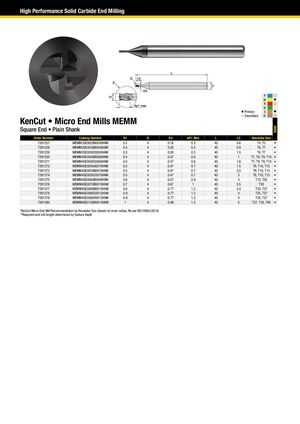

KenCut • Микроконцевые фрезы MEMM
Квадратный конец • Цилиндрический хвостовик
| Номер заказа | Номер по каталогу | D1 | D | D3 | AP1 макс | L | L3 | Размер Hexalobe |
|---|---|---|---|---|---|---|---|---|
| 7291227 | MEMM3SE0020B0030HAM | 0,2 | 4 | 0,18 | 0,3 | 40 | 0,6 | T4, T5 |
| 7291228 | MEMM3SE0030B0050HAM | 0,3 | 4 | 0,28 | 0,5 | 40 | 0,9 | T6, T7 |
| 7291229 | MEMM3SE0030C0050HAM | 0,3 | 4 | 0,28 | 0,5 | 40 | 1,5 | T6, T7 |
| 7291230 | MEMM4SE0040B0060HAM | 0,4 | 4 | 0,37 | 0,6 | 40 | 1 | T7, T8, T9, T10 |
| 7291371 | MEMM4SE0040C0060HAM | 0,4 | 4 | 0,37 | 0,6 | 40 | 1,8 | T7, T8, T9, T10 |
| 7291372 | MEMM4SE0050A0070HAM | 0,5 | 4 | 0,47 | 0,7 | 40 | 1,5 | T9, T10, T15 |
| 7291373 | MEMM4SE0050B0070HAM | 0,5 | 4 | 0,47 | 0,7 | 40 | 2,5 | T9, T10, T15 |
| 7291374 | MEMM4SE0050C0070HAM | 0,5 | 4 | 0,47 | 0,7 | 40 | 3 | T9, T10, T15 |
| 7291375 | MEMM4SE0060B0090HAM | 0,6 | 4 | 0,57 | 0,9 | 40 | 3 | T15, T20 |
| 7291376 | MEMM4SE0070B0010HAM | 0,7 | 4 | 0,67 | 1 | 40 | 3,5 | T20 |
| 7291377 | MEMM4SE0080B0012HAM | 0,8 | 4 | 0,77 | 1,2 | 40 | 2,4 | T25, T27 |
| 7291378 | MEMM4SE0080C0012HAM | 0,8 | 4 | 0,77 | 1,2 | 40 | 3 | T25, T27 |
| 7291379 | MEMM4SE0080D0012HAM | 0,8 | 4 | 0,77 | 1,2 | 40 | 4 | T25, T27 |
| 7291380 | MEMM4SE0100B0015HAM | 1 | 4 | 0,96 | 1,5 | 40 | 5 | T27, T30, T40 |
*Рекомендация микроконцевой фрезы KenCut по размеру Hexalobe (основано на внутреннем радиусе Re согласно ISO10663:2014)
**Требуемая длина концевой фрезы определяется глубиной обрабатываемой впадины
