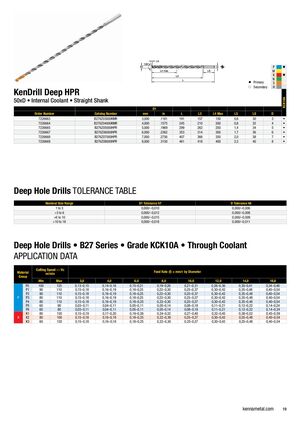

Цельные твердосплавные сверла линейки KenDrill HPR Kennametal 2025 - страница 19

P v M K v N v Primary S j Secondary H KenDrill Deep HPR 50xD • Internal Coolant • Straight Shank KCK10A D1 Order Number Catalog Number mm in L L3 L4 Max L5 LS D 7226663 B276Z03000KMR 3,000 .1181 191 157 150 0,6 30 3 • 7226664 B276Z04000KMR 4,000 .1575 245 210 200 0,8 32 4 • 7226665 B276Z05000HPR 5,000 .1969 299 262 250 1,4 34 5 • 7226667 B276Z06000HPR 6,000 .2362 353 314 300 1,7 36 6 • 7226668 B276Z07000HPR 7,000 .2756 407 366 350 2,0 38 7 • 7226669 B276Z08000HPR 8,000 .3150 461 418 400 2,3 40 8 • Deep Hole Drills TOLERANCE TABLE Nominal Size Range D1 Tolerance h7 D Tolerance h6 1 to 3 0,000/–0,010 0,000/–0,006 >3 to 6 0,000/–0,012 0,000/–0,008 >6 to 10 0,000/–0,015 0,000/–0,009 >10 to 18 0,000/–0,018 0,000/–0,011 Deep Hole Drills • B27 Series • Grade KCK10A • Through Coolant APPLICATION DATA Cutting Speed — Vc Material Feed Rate (f) = mm/r by Diameter m/min Group Min Max 3,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 P0 100 125 0,13–0,15 0,14–0,16 0,15–0,21 0,19–0,26 0,21–0,31 0,26–0,36 0,30–0,41 0,34–0,46 P1 90 110 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 P2 90 110 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 P P3 80 110 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 P4 80 110 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 P5 60 90 0,03–0,11 0,04–0,11 0,05–0,11 0,05–0,14 0,08–0,18 0,11–0,21 0,12–0,22 0,14–0,24 P6 60 80 0,03–0,11 0,04–0,11 0,05–0,11 0,05–0,14 0,08–0,18 0,11–0,21 0,12–0,22 0,14–0,24 K1 80 120 0,15–0,19 0,17–0,20 0,19–0,26 0,24–0,32 0,27–0,40 0,32–0,45 0,38–0,52 0,45–0,59 K K2 80 100 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 K3 60 120 0,15–0,18 0,16–0,19 0,18–0,25 0,22–0,30 0,25–0,37 0,30–0,42 0,35–0,48 0,40–0,54 kennametal.com 19
