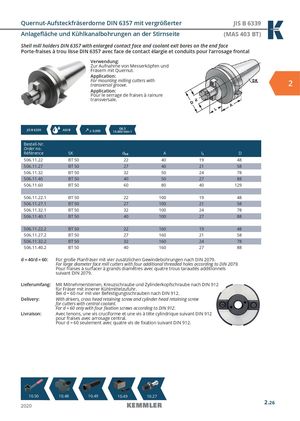

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter JIS B 6339
Anlagefl äche und Kühlkanalbohrungen an der Stirnseite (MAS 403 BT)
Shell mill holders DIN 6357 with enlarged contact face and coolant exit bores on the end face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontalPorte-fraises à trou lisse DIN
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application:
For mounting milling cutters with 2
transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
JIS B 6339 AD/B G6,3
≤ 0,005 15.000 min-1
| Bestell-Nr. Order no. Référence | SK | dh6 | A | l1 | D |
| 506.11.22 | BT 50 | 22 | 40 | 19 | 48 |
| 506.11.27 | BT 50 | 27 | 40 | 21 | 58 |
| 506.11.32 | BT 50 | 32 | 50 | 24 | 78 |
| 506.11.40 | BT 50 | 40 | 50 | 27 | 88 |
| 506.11.60 | BT 50 | 60 | 80 | 40 | 129 |
| 506.11.22.1 | BT 50 | 22 | 100 | 19 | 48 |
| 506.11.27.1 | BT 50 | 27 | 100 | 21 | 58 |
| 506.11.32.1 | BT 50 | 32 | 100 | 24 | 78 |
| 506.11.40.1 | BT 50 | 40 | 100 | 27 | 88 |
| 506.11.22.2 | BT 50 | 22 | 160 | 19 | 48 |
| 506.11.27.2 | BT 50 | 27 | 160 | 21 | 58 |
| 506.11.32.2 | BT 50 | 32 | 160 | 24 | 78 |
| 506.11.40.2 | BT 50 | 40 | 160 | 27 | 88 |
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 12 für Fräser mit innerer Kühlmittelzufuhr. Bei d=60 nur mit vier Befestigungsschrauben nach DIN 912.
Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d = 60 only with four fi xation screws according to DIN 912.
Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
