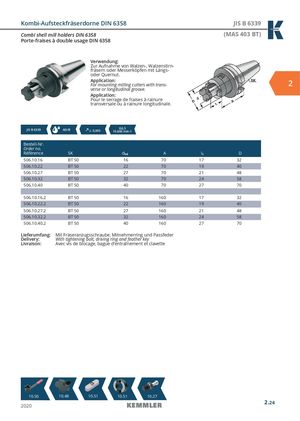

Общий каталог Kemmler 2020 - страница 85

Kombi-Aufsteckfräserdorne DIN 6358 JIS B 6339 Combi shell mill holders DIN 6358 (MAS 403 BT) Porte-fraises à double usage DIN 6358 Verwendung: Zur Aufnahme von Walzen-, Walzenstirn- fräsern oder Messerköpfen mit Längs- oder Quernut. Application: For mounting milling cutters with trans- 2 verse or longitudinal groove. Application: Pour le serrage de fraises à rainure transversale ou à rainure longitudinale. G6,3 JIS B 6339 AD/B  ≤ 0,005 15.000 min-1 Bestell-Nr. Order no. Référence SK dh6 A l1 D 506.10.16 BT 50 16 70 17 32 506.10.22 BT 50 22 70 19 40 506.10.27 BT 50 27 70 21 48 506.10.32 BT 50 32 70 24 58 506.10.40 BT 50 40 70 27 70 506.10.16.2 BT 50 16 160 17 32 506.10.22.2 BT 50 22 160 19 40 506.10.27.2 BT 50 27 160 21 48 506.10.32.2 BT 50 32 160 24 58 506.10.40.2 BT 50 40 160 27 70 Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder Delivery: With tightening bolt, driving ring and feather key Livraison: Avec vis de blocage, bague d’entraînement et clavette 10.20 92 10.50 10.47 10.48 116 10.53 10.51 116 10.51 10.27 2.24 2020
