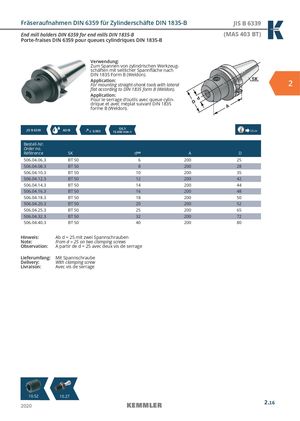

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B JIS B 6339 End mill holders DIN 6359 for end mills DIN 1835-B (MAS 403 BT) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application:For mounting straight-shank tools with lateral 2 flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). JIS B 6339 AD/B  ≤  0,003 G6,315.000 min-1 13.04 Bestell-Nr. Order no. Référence SK dH4 A D 506.04.06.3 BT 50 6 200 25 506.04.08.3 BT 50 8 200 28 506.04.10.3 BT 50 10 200 35 506.04.12.3 BT 50 12 200 42 506.04.14.3 BT 50 14 200 44 506.04.16.3 BT 50 16 200 48 506.04.18.3 BT 50 18 200 50 506.04.20.3 BT 50 20 200 52 506.04.25.3 BT 50 25 200 65 506.04.32.3 BT 50 32 200 72 506.04.40.3 BT 50 40 200 80 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 10.52 10.27 2020 2.16
