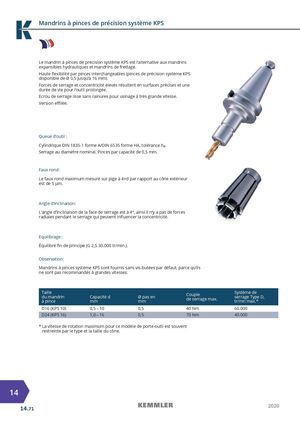

Mandrins à pinces de précision système KPS Le mandrin à pinces de précision système KPS est l‘alternative aux mandrins expansibles hydrauliques et mandrins de frettage. Haute flexibilité par pinces interchangeables (pinces de précision système KPS disponible de Ø 0,5 jusqu‘à 16 mm). Forces de serrage et concentricité élevés résultent en surfaces précises et une durée de vie pour l‘outil prolongée. Ecrou de serrage lisse sans rainures pour usinage à très grande vitesse. Version effilée. Queue d‘outil : Cylindrique DIN 1835-1 forme A/DIN 6535 forme HA, tolérance h8. Serrage au diamètre nominal. Pinces par capacité de 0,5 mm. Faux rond : Le faux-rond maximum mesuré sur pige à 4×d par rapport au cône extérieur est de 5 μm. Angle d‘inclinaison: L‘angle d‘inclinaison de la face de serrage est à 4°, ainsi il n‘y a pas de forces radiales pendant le serrage qui peuvent influencer la concentricité. Equilibrage : Équilibré fin de principe (G 2,5 30.000 tr/min.). Observation: Mandrins à pinces système KPS sont fournis sans vis-butées par défaut, parce qu‘ils ne sont pas recommandés à grandes vitesses. Tailledu mandrin Capacité d Ø pas enà pincemmmm Couplede serrage max. Système deserrage Type D,tr/mn max.* D16 (KPS 10) 0,5 – 10 0,5 40 Nm 60.000 D24 (KPS 16) 1,0 – 16 0,5 70 Nm 40.000 * La vitesse de rotation maximum pour ce modèle de porte-outil est souvent restreinte par le type et la taille du cône. 14 14.71 2020
