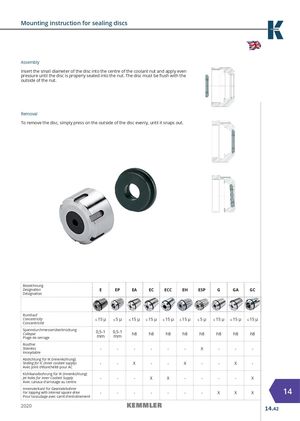

Mounting instruction for sealing discs Assembly Insert the small diameter of the disc into the centre of the coolant nut and apply even pressure until the disc is properly seated into the nut. The disc must be flush with the outside of the nut. Removal To remove the disc, simply press on the outside of the disc evenly, until it snaps out. Bezeichnung Designation E EP EA EC ECC EH ESP G GA GC Désignation Rundlauf Concentricity ≤ 15 μ ≤5 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ ≤5 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ Concentricité SpanndurchmesserüberbrückungCollapsePlage de serrage0,5-10,5-1mmmmh8 h8 h8 h8 h8 h8 h8 h8 Rostfrei Stainless - - - - - - X - - - Inoxydable Abdichtung für IK (Innenkühlung) Sealing for IC (inner coolant supply) - - X - - X - - X - Avec joint d’étanchéité pour AC Kühlkanalbohrung für IK (Innenkühlung) Jet holes for Inner Coolant Supply - - - X X - - - - X Avec canaux d‘arrosage au centre Innenvierkant für GewindebohrerFor tapping with internal square drive--- - - - - X X X 14 Pour taraudage avec carré d’entraînement 2020 14.42
