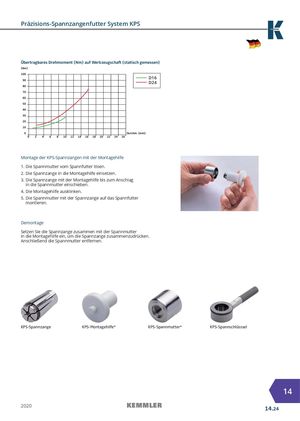

Präzisions-Spannzangenfutter System KPS Übertragbares Drehmoment (Nm) auf Werkzeugschaft (statisch gemessen) (Nm) 100  90 D16D24  80  70  60  50  40  30  20  10   0 Durchm. (mm) 0 2 4 6 8 10 12 14 16 18 20 22 24 26 Montage der KPS-Spannzangen mit der Montagehilfe 1. Die Spannmutter vom Spannfutter lösen. 2. Die Spannzange in die Montagehilfe einsetzen. 3. Die Spannzange mit der Montagehilfe bis zum Anschlag in die Spannmutter einschieben. 4. Die Montagehilfe ausklinken. 5. Die Spannmutter mit der Spannzange auf das Spannfutter montieren. Demontage Setzen Sie die Spannzange zusammen mit der Spannmutter in die Montagehilfe ein, um die Spannzange zusammenzudrücken. Anschließend die Spannmutter entfernen. KPS-Spannzange KPS-Montagehilfe* KPS-Spannmutter* KPS-Spannschlüsssel 14 2020 14.24
