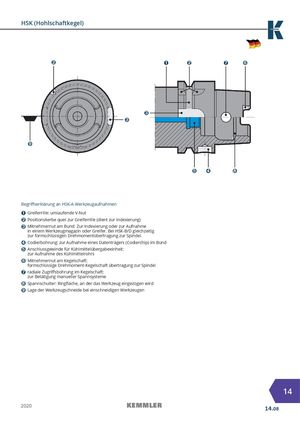

HSK (Hohlschaftkegel)            Begriffserklärung an HSK-A-Werkzeugaufnahmen Greiferrille: umlaufende V-Nut Positionskerbe quer zur Greiferrille (dient zur Indexierung) M itnehmernut am Bund: Zur Indexierung oder zur Aufnahme in einem Werkzeugmagazin oder Greifer. Bei HSK-B/D gleichzeitig zur formschlüssigen Drehmomentübertragung zur Spindel. C odierbohrung: zur Aufnahme eines Datenträgers (Codierchip) im Bund A nschlussgewinde für Kühlmittelübergabeeinheit: zur Aufnahme des Kühlmittelrohrs M itnehmernut am Kegelschaft: formschlüssige Drehmoment-Kegelschaft übertragung zur Spindel radiale Zugriffsbohrung im Kegelschaft: zur Betätigung manueller Spannsysteme S pannschulter: Ringfläche, an der das Werkzeug eingezogen wird L age der Werkzeugschneide bei einschneidigen Werkzeugen 14 2020 14.08
