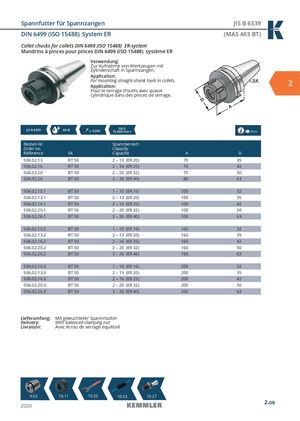

Общий каталог Kemmler 2020 - страница 69
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Collet chucks for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application:
For mounting straight-shank tools in collets. 2
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
| JIS B 6339 | AD/B ≤ 0,003 | G6,3 15.000 min-1 | 14.04 | |
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | A | D |
| 506.02.13 | BT 50 | 2 – 13 (ER 20) | 70 | 35 |
| 506.02.16 | BT 50 | 2 – 16 (ER 25) | 70 | 42 |
| 506.02.20 | BT 50 | 2 – 20 (ER 32) | 70 | 50 |
| 506.02.26 | BT 50 | 3 – 26 (ER 40) | 80 | 63 |
| 506.02.10.1 | BT 50 | 1 – 10 (ER 16) | 100 | 32 |
| 506.02.13.1 | BT 50 | 2 – 13 (ER 20) | 100 | 35 |
| 506.02.16.1 | BT 50 | 2 – 16 (ER 25) | 100 | 42 |
| 506.02.20.1 | BT 50 | 2 – 20 (ER 32) | 100 | 50 |
| 506.02.26.1 | BT 50 | 3 – 26 (ER 40) | 100 | 63 |
| 506.02.10.2 | BT 50 | 1 – 10 (ER 16) | 160 | 32 |
| 506.02.13.2 | BT 50 | 2 – 13 (ER 20) | 160 | 35 |
| 506.02.16.2 | BT 50 | 2 – 16 (ER 25) | 160 | 42 |
| 506.02.20.2 | BT 50 | 2 – 20 (ER 32) | 160 | 50 |
| 506.02.26.2 | BT 50 | 3 – 26 (ER 40) | 160 | 63 |
| 506.02.10.3 | BT 50 | 1 – 10 (ER 16) | 200 | 32 |
| 506.02.13.3 | BT 50 | 2 – 13 (ER 20) | 200 | 35 |
| 506.02.16.3 | BT 50 | 2 – 16 (ER 25) | 200 | 42 |
| 506.02.20.3 | BT 50 | 2 – 20 (ER 32) | 200 | 50 |
| 506.02.26.3 | BT 50 | 3 – 26 (ER 40) | 200 | 63 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
