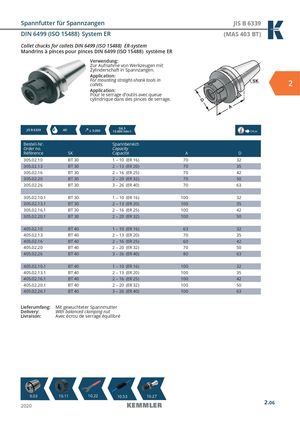

Общий каталог Kemmler 2020 - страница 67

Предыдущая страница Следующая страница

Навигация

Collet chucks for collets DIN 6499 (ISO 15488) ER-system

Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Application:

For mounting straight-shank tools in 2

collets.

Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.

JIS B 6339 ADG6,3 

≤ 0,003 15.000 min-1 14.04

Bestell-Nr. Order no. RéférenceSKSpannbereich Capacity CapacitéAD
305.02.10BT 301 – 10 (ER 16)7032
305.02.13BT 302 – 13 (ER 20)7035
305.02.16BT 302 – 16 (ER 25)7042
305.02.20BT 302 – 20 (ER 32)7050
305.02.26BT 303 – 26 (ER 40)7063
305.02.10.1BT 301 – 10 (ER 16)10032
305.02.13.1BT 302 – 13 (ER 20)10035
305.02.16.1BT 302 – 16 (ER 25)10042
305.02.20.1BT 302 – 20 (ER 32)10050
405.02.10BT 401 – 10 (ER 16)6332
405.02.13BT 402 – 13 (ER 20)7035
405.02.16BT 402 – 16 (ER 25)6042
405.02.20BT 402 – 20 (ER 32)7050
405.02.26BT 403 – 26 (ER 40)8063
405.02.10.1BT 401 – 10 (ER 16)10032
405.02.13.1BT 402 – 13 (ER 20)10035
405.02.16.1BT 402 – 16 (ER 25)10042
405.02.20.1BT 402 – 20 (ER 32)10050
405.02.26.1BT 403 – 26 (ER 40)10063

Lieferumfang: Mit gewuchteter Spannmutter

Delivery: With balanced clamping nut

Livraison: Avec écrou de serrage équilibré
