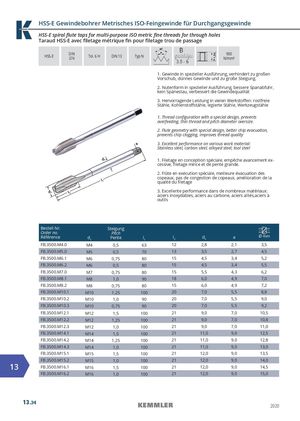

Общий каталог Kemmler 2020 - страница 630

HSS-E Gewindebohrer Metrisches ISO-Feingewinde für Durchgangsgewinde HSS-E spiral flute taps for multi-purpose ISO metric fine threads for through holes Taraud HSS-E avec filetage métrique fin pour filetage trou de passage HSS-E DIN374 Tol. 6 H DIN 13 Typ N 900N/mm² 1. Gewinde in spezieller Ausführung, verhindert zu großen Vorschub, dünnes Gewinde und zu große Steigung. 2. Nutenform in spezieller Ausführung, bessere Spanabfuhr, kein Spänestau, verbessert die Gewindequalität 3. Hervorragende Leistung in vielen Werkstoffen: rostfreie Stähle, Kohlenstoffstähle, legierte Stähle, Werkzeugstähle 1. Thread configuration with a special design, prevents overfeeding, thin thread and pitch diameter oversize. 2. Flute geometry with special design, better chip evacuation, prevents chip clogging, improves thread quality 3. Excellent performance on various work material: Stainless steel, carbon steel, alloyed steel, tool steel 1. Filetage en conception spéciale, empêche avancement ex- cessive, filetage mince et de pente grande. 2. Flûte en exécution spéciale, meilleure évacuation des copeaux, pas de congestion de copeaux, amélioration de la qualité du filetage 3. Excellente performance dans de nombreux matériaux: aciers inoxydables, aciers au carbone, aciers alliés,aciers à outils Bestell Nr. Steigung Order no. Pitch Référence d1 Pente l1 l2 d2 a FB.3500.M4.0 M4 0,5 63 12 2,8 2,1 3,5 FB.3500.M5.0 M5 0,5 70 13 3,5 2,7 4,5 FB.3500.M6.1 M6 0,75 80 15 4,5 3,4 5,2 FB.3500.M6.2 M6 0,5 80 15 4,5 3,4 5,5 FB.3500.M7.0 M7 0,75 80 15 5,5 4,3 6,2 FB.3500.M8.1 M8 1,0 90 18 6,0 4,9 7,0 FB.3500.M8.2 M8 0,75 80 15 6,0 4,9 7,2 FB.3500.M10.1 M10 1,25 100 20 7,0 5,5 8,8 FB.3500.M10.2 M10 1,0 90 20 7,0 5,5 9,0 FB.3500.M10.3 M10 0,75 90 20 7,0 5,5 9,2 FB.3500.M12.1 M12 1,5 100 21 9,0 7,0 10,5 FB.3500.M12.2 M12 1,25 100 21 9,0 7,0 10,8 FB.3500.M12.3 M12 1,0 100 21 9,0 7,0 11,0 FB.3500.M14.1 M14 1,5 100 21 11,0 9,0 12,5 FB.3500.M14.2 M14 1,25 100 21 11,0 9,0 12,8 FB.3500.M14.3 M14 1,0 100 21 11,0 9,0 13,0 FB.3500.M15.1 M15 1,5 100 21 12,0 9,0 13,5 FB.3500.M15.2 M15 1,0 100 21 12,0 9,0 14,0 13 FB.3500.M16.1 M16 1,5 100 21 12,0 9,0 14,5 FB.3500.M16.2 M16 1,0 100 21 12,0 9,0 15,0 13.34 2020
