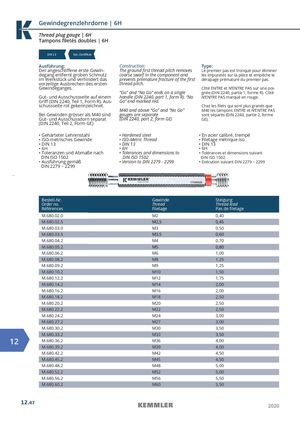

Общий каталог Kemmler 2020 - страница 586

Gewindegrenzlehrdorne | 6H Thread plug gauge | 6H Tampons filetés doubles | 6H DIN 13 Kal.-Zertifikat Ausführung: Construction: Type: Der angeschliffene erste Gewin- The ground first thread pitch removes Le premier pas est tronqué pour éliminer degang entfernt groben Schmutz coarse swarf in the component and les impuretés sur la pièce et empêche le im Werkstück und verhindert das prevents premature fracture of the first dérapage prématuré du premier pas. vorzeitige Ausbrechen des ersten thread pitch. Gewindeganges. Côté ENTRE et N’ENTRE PAS sur une poi- “Go” and “No Go” ends on a single gnée (DIN 2240, partie 1, forme R). Côté Gut- und Ausschussseite auf einem handle (DIN 2240, part 1, form R). “No N’ENTRE PAS marqué en rouge. Griff (DIN 2240, Teil 1, Form R). Aus- Go” end marked red. schussseite rot gekennzeichnet. Chez les filets qui sont plus grands que M40 and above “Go” and “No Go” M40 les tampons ENTRE et N‘ENTRE PAS Bei Gewinden grösser als M40 sind gauges are separate sont séparés (DIN 2240, partie 2, forme Gut- und Ausschussdorn separat (DIN 2240, part 2, form GE) GE). (DIN 2240, Teil 2, Form GE) • Gehärteter Lehrenstahl • Hardened steel • En acier calibré, trempé • ISO-metrisches Gewinde • ISO-Metric Thread • Filetage métrique iso • DIN 13 • DIN 13 • DIN 13 • 6H • 6H • 6H • Toleranzen und Abmaße nach • Tolerances and dimensions to • Tolérances et dimensions suivant DIN ISO 1502 DIN ISO 1502 DIN ISO 1502 • Ausführung gemäß • Version to DIN 2279 - 2299 • Exécution suivant DIN 2279 − 2299 DIN 2279 − 2299 . Bestell-Nr. Gewinde Steigung Order no. Thread Thread lead Références Filetage Pas de filetage M.680.02.0 M2 0,40 M.680.02.5 M2,5 0,45 M.680.03.0 M3 0,50 M.680.03.5 M3,5 0,60 M.680.04.2 M4 0,70 M.680.05.2 M5 0,80 M.680.06.2 M6 1,00 M.680.08.2 M8 1,25 M.680.09.2 M9 1,25 M.680.10.2 M10 1,50 M.680.12.2 M12 1,75 M.680.14.2 M14 2,00 M.680.16.2 M16 2,00 M.680.18.2 M18 2,50 M.680.20.2 M20 2,50 M.680.22.2 M22 2,50 M.680.24.2 M24 3,00 M.680.27.2 M27 3,00 M.680.30.2 M30 3,50 M.680.33.2 M33 3,50 12 M.680.36.2 M36 4,00 M.680.39.2 M39 4,00 M.680.42.2 M42 4,50 M.680.45.2 M45 4,50 M.680.48.2 M48 5,00 M.680.52.2 M52 5,00 M.680.56.2 M56 5,50 M.680.60.2 M60 5,50 12.47 2020
