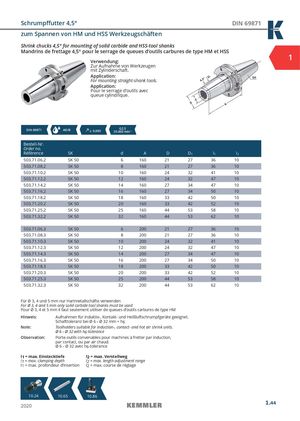

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
| DIN 69871 | AD/B | ≤ 0,003 | G2,5 25.000 min-1 | |||||
| Bestell-Nr. Order no. Référence | SK | d | A | D | D1 | l1 | l2 | |
| 503.71.06.2 | SK 50 | 6 | 160 | 21 | 27 | 36 | 10 | |
| 503.71.08.2 | SK 50 | 8 | 160 | 21 | 27 | 36 | 10 | |
| 503.71.10.2 | SK 50 | 10 | 160 | 24 | 32 | 41 | 10 | |
| 503.71.12.2 | SK 50 | 12 | 160 | 24 | 32 | 47 | 10 | |
| 503.71.14.2 | SK 50 | 14 | 160 | 27 | 34 | 47 | 10 | |
| 503.71.16.2 | SK 50 | 16 | 160 | 27 | 34 | 50 | 10 | |
| 503.71.18.2 | SK 50 | 18 | 160 | 33 | 42 | 50 | 10 | |
| 503.71.20.2 | SK 50 | 20 | 160 | 33 | 42 | 52 | 10 | |
| 503.71.25.2 | SK 50 | 25 | 160 | 44 | 53 | 58 | 10 | |
| 503.71.32.2 | SK 50 | 32 | 160 | 44 | 53 | 62 | 10 | |
| 503.71.06.3 | SK 50 | 6 | 200 | 21 | 27 | 36 | 10 | |
| 503.71.08.3 | SK 50 | 8 | 200 | 21 | 27 | 36 | 10 | |
| 503.71.10.3 | SK 50 | 10 | 200 | 24 | 32 | 41 | 10 | |
| 503.71.12.3 | SK 50 | 12 | 200 | 24 | 32 | 47 | 10 | |
| 503.71.14.3 | SK 50 | 14 | 200 | 27 | 34 | 47 | 10 | |
| 503.71.16.3 | SK 50 | 16 | 200 | 27 | 34 | 50 | 10 | |
| 503.71.18.3 | SK 50 | 18 | 200 | 33 | 42 | 50 | 10 | |
| 503.71.20.3 | SK 50 | 20 | 200 | 33 | 42 | 52 | 10 | |
| 503.71.25.3 | SK 50 | 25 | 200 | 44 | 53 | 58 | 10 | |
| 503.71.32.3 | SK 50 | 32 | 200 | 44 | 53 | 62 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden For 3, 4 and 5 mm only solid carbide tool shanks must be used Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM
Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
Observation: Porte-outils convenables pour machines à fretter par induction, par contact, ou par air chaud.
l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
