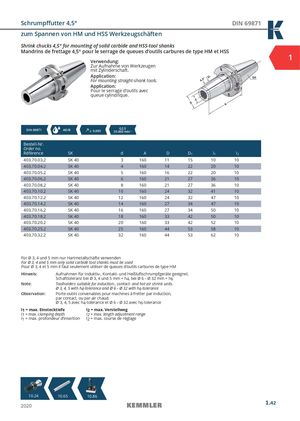

Shrink chucks 4,5° for mounting of solid carbide and HSS-tool shanks

Mandrins de frettage 4,5° pour le serrage de queues d‘outils carbures de type HM et HSS 1

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

DIN 69871 AD/BG2,5

≤ 0,003 25.000 min-1

Bestell-Nr. Order no. RéférenceSKdADD1l1l2
403.70.03.2SK 40316011151010
403.70.04.2SK 40416014222010
403.70.05.2SK 40516016222010
403.70.06.2SK 40616021273610
403.70.08.2SK 40816021273610
403.70.10.2SK 401016024324110
403.70.12.2SK 401216024324710
403.70.14.2SK 401416027344710
403.70.16.2SK 401616027345010
403.70.18.2SK 401816033425010
403.70.20.2SK 402016033425210
403.70.25.2SK 402516044535810
403.70.32.2SK 403216044536210

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden For 3, 4 and 5 mm only solid carbide tool shanks must be used Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM

Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h4-tolerance and
  • 6 –
  • 32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction, par contact, ou par air chaud.

  • 3, 4, 5 avec h4-tolerance et
  • 6 –
  • 32 avec h6-tolerance

l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
